Signature 系列 SUB1:

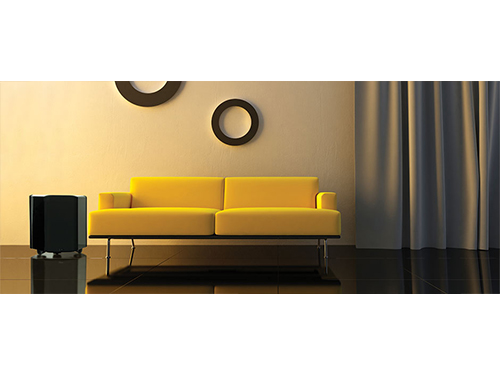

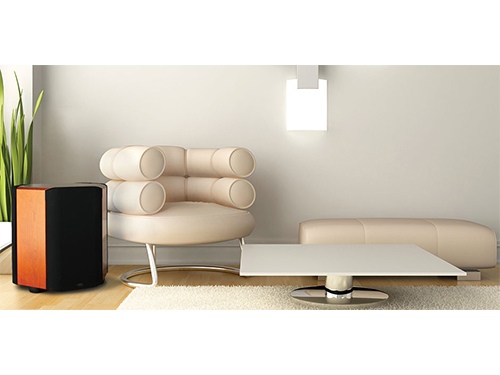

设计SUB 1和SUB 2时,最艰巨的任务并不是让它们比世界上任何的低音炮播放得更加响亮,而是在一个不会主宰通常听音房间的尺寸里实现。这个低音炮箱体能够被错认为是一件非常精美的家具作品,于是有了令人难以置信的性能规格:
SUB 2达到了下潜深度的极点7赫兹和让人血液凝固的输出:10赫兹112dB,60赫兹(室内)126dB。连接240V电压,SUB 2通过独特的“功率因子校正”系统,焕发出4,500 W的连续有效功率和自我毁灭的9,000 W峰值功率。
每只低音炮里面有六只尖端的驱动单元而不是一只,瞬间的信息以原汁原味的清晰度和完美的精确度传递着。如闪电般快速的动态,粉碎一切的能量之大,不是亲身听到绝不会相信。低音重放几乎神秘地准确而细节,很大一部分是独特的“振动消除设计”结构的结果。
特点:
1、振动消除设计结构
SUB 1 和 SUB 2 由 Paradigm 在北美设计、研发、制造,它们是推进器,而不是摇晃器…巨大的空气运动、巨大的输出,实际上没有振动。

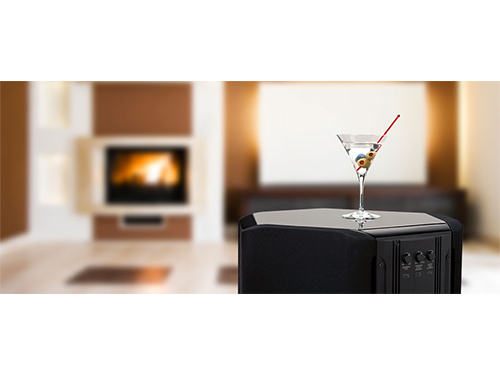

六只相同的、完美平衡的顶级驱动单元放射状排列在箱体内部。由于等量的反向力,强大的振动反作用力有效地相互之间抵消。几乎没有涟漪扰动放在箱体顶部的马提尼酒,足见有害的、导致失真的振动的减少程度。
2、巨大的空气运动、巨大的输出、没有震动
在紧凑的外形里,SUB 2里面的六只10”驱动单元比两只15”低音炮推动的空气还多。故事的其余部分存在于低音单元的尖端设计:
矿物填充的聚丙烯振膜:30%的矿物含量导入了额外的振膜刚性,明显增加重复性和一致性。响应是瞬间的----低声、响亮、快速和紧密,揭开的层次和低音细节的层次,都以一种始终如一的完美节奏;
模压NLC™“无边界起皱”TPE折环和Nomex®布弹波: SUB 1密度极低的NLC™折环经过FEA优化,模压到振膜上。这种起皱材料在阻尼振动和共振方面的效率是标准的热塑人造橡胶的十倍,与我们的振动消除设计结构协力工作,确保没有一点失真的存在,即使在峰值位移(SUB 2 几乎是50mm)和最大输出的时候;
RCR™共振控制筋肋:NLC™折环技术不是SUB 2必须要的,因为六只10寸的驱动单元已经允许有更大的折环。振膜的共振控制筋肋只是加强了振动消除设计结构。SUB 1每个驱动单元上的振膜振幅是极大的;
带磁极芯: FEA 优化、加工来支持极大的振幅;
高压铸铝盆架:带AVS™气流通风系统冷却:巨大的内置筋肋增加了散热面积,在巨大音乐讯号瞬间,提供强迫通风冷却;其他所有时间,提供盆架对流冷却。CNC机器加工制成,确保精密装配;
3" 76mm直径十层(SUB 2)和38mm四层(SUB 1)长冲程铝音圈: 以一个特大的构造绕制在耐高温复合聚酰胺骨架上,音圈为极大的振膜振幅提供了出色的稳固性和支持;
电脑优化硬铁氧体磁路装配,平衡场几何: 采用有限因素分析,磁路结构得到优化,达成目前世界上功率输出最强劲的Signature低音炮。杰出的瞬态和相位响应和极好的功率承载和输出线性。
3、两个最先进科技超 D 类放大器
由 Paradigm 在北美设计、研发和制造,内置在 SUB 1 小巧的六角形箱体里面。最新水平的放大器部件包括:
开关电源供应:大于90%的效率:优化得以完全且同时控制全部六个低音驱动单元的运行;
惊人的总体输出: 3400 W动态峰值功率;1700 W(每个放大器850 W)连续有效功率;
来自小体积的更多功率:我们低噪、超大功率的小型变压器(0.18Kg)是SUB 1小巧箱体的理想之选。与线性电源供应里的大而重变压器不同,ETD磁芯是专为小巧体积的大功率需求运用而开发的。最高品质MOSF -ET晶体管、噪声抑制网络和先进的控制电路。结果是超安静运转的巨大电流;
全桥超D类设计输出级: 从分离的电源供应平台操作确保了非常低的失真。优质的输出滤波电感有超高效环形磁芯、每台放大器上四个优质MOSFET晶体管(每个承载65安培连续电流)。噪声抑制网络也扮演重要角色。这种设计不仅是提高了开关速度,也显著提高了开关效率;
精确元件和双面军规级(FR-4)玻璃/环氧电路板: 优异的 ”Reference” 品质表现,还有令人羡慕的长时间可靠程度;
专利的放大器温度传感器: 保持安全的运作温度,即使在极端运行条件下;
新颖的自适应PWM(脉宽调制)功率处理器:失真最小和效率优化。传统D类设计具有非常低的电源波纹抑制比。Paradigm的超D类设计天生地抑制电源供应里的波动;
Paradigm数字信号处理(DSP): 尖端的数学算法“塑造”了频率响应,确保准确、连贯的、悦耳的低音,即使在低音炮最大输出电平时,也没有失真;
非常漂亮的16mm厚超硬铝制放大器面板: 提供革命性的散热和机械刚性,而且改善隔离、降低噪音。
型号
|
SUB
1
|
设计
|
Hexagonal
cabinet with multiple high-excursion drivers radially aligned in a Vibration-Canceling Design Architecture,
patented built-in Ultra-Class-D™ power
amplifier,
sealed enclosure, PBK interface, removable grille
|
放大器:大电流,分离输出
|
3,400
watts Dynamic Peak / 1,700 watts RMS
|
放大器特性
|
Auto-On / Off,Trigger On / Off, soft clipping, electrical shorting protection,
thermal protection
|
室内校正
|
Paradigm
Perfect Bass Kit™ (Included)
|
低音炮截止频率
|
Variable
35 Hz - 150 Hz; Bypass Option
|
低音单元
|
Six
203-mm(8 in)mineral-filled copolymer polypropylene cons,overmolded
FEA-
optimi zed NLC™surrounds, 38-mm (1-1/2 in) four-layer long-excursion voice coils, high-temperature composite
Nomex® formers, advanced spiders, 9.2lb (4.16kg) hard ferrite magnet / motor
structure, AVS™ die-cast heatsink chassis
|
低音下潜
|
12
Hz (DIN)
|
低音炮/卫星箱相位校正
|
Variable
0° - 180°
|
灵敏度 房间/消声室
|
100
mV mono /
|
阻抗
|
RCA:
10k ohms; XLR: 20k ohms
|
颜色
|
Cherry,
Piano Black, Black Ash
|
Inputs
|
RCA
(S/E)Left and Right or Sub-Out/LFE or Balanced XLR. From Sub-Out/LFE-Out
of preamp, processor or other line-level source
|
重量
|
109
lbs. (49.4 kg)
|
尺寸 高x宽x深
Includes grilles and
feet
|
20.25" × 19.875" × 17.875"
(51.6cm × 50.5cm × 45.5cm)
|
”难以置信,近乎无限的力量和深度。艺术品的风范。我毫不犹豫地把SUB1推荐给任何正在寻找一流低音炮的人。“
——Tech Rader 的 Adam Rayner
