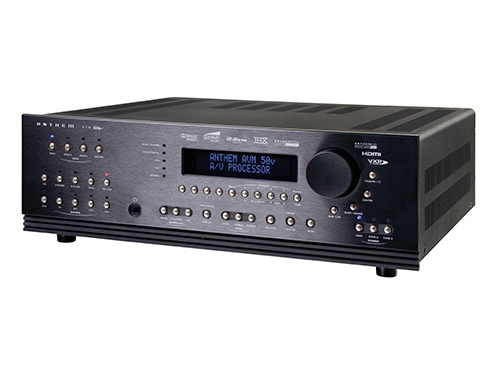

AVM 50v:
AVM 50v是功能齐全的7.1声道音频和视频处理器,其拥有出众的双声道/多声道声音,以及能够被消费者所接受的Hi-END多声道控制器,将完全的音视频经验带到你的手中。设计与生产完全在北美,AVM 50v与高端的Anthem Statement D2v一样都是采用获奖的运行平台。AVM 50v是首个内建调谐器与独立的录音输入选择地优秀音乐前级放大器与家庭影院处理器。同样它也是一个Hi-END级的全宅家庭娱乐控制中心,能够让你在全宅范围内选择与播放不同的音视频节目。
特点:
1、最卖座的前级放大器与处理器
功能齐全的7.1声道音频和视频处理器,8组HDMI输入和2个并行的HDMI输出与前四名的端口(HDMI 1至4)和最高支持真正的旁路自动感应3D输入,杜比TrueHD,DTS-HD输出(HDMI 1)主使之成为同级别机型中最卖座的前级放大器与处理器。
AVM 50v 从HDMI信号源播放的声音是完美的,在AVM 50v 中,所有8路HDMI输入信号都经过高性能的TMDS(Transition Minimized Differential Signaling)最小化传输差分信号时钟再生器与倍增器。接收器包含了一个可编程的均衡器与一个时钟数据恢复(CDR)功能,在每三个一组的TMDS处理一路HDMI或DVI信号的时候。TMDS输出的数据会被再生,并与TMDS的时钟信号对齐,以创造一路极为纯净与低抖动的DVI/HDMI信号,让HDMI接收器可以更容易解码。这在处理一个高噪声与抖动的信号,或者使用长距离低质量线材的时候是非常有用的。
2、广播级别的数字视频处理
视频格式转换器——最新版本的Sigma Designs VXP广播级别的数字影像处理器(支持深色与最佳的视频运算法则),可将任何标清或高清的视频规格转换到其他规格;
四重视频输出设置,使得相互设置切换更加简单;
优秀的影像质量。使用逐像素处理与动态影像自适应去隔行处理,确保了最优化的影像锐度与分辨率; 通过动态方向性插帧技术消除在传统去隔行技术下出现的图像锯齿伪像,为所有的标清与高清输入信号进行完整的电影模式监测;
视频转码处理允许S视频与分量视频输入信号收到数字式处理与增强,并转发至分量视频与HDMI端口输出;
每路信号都能独立调整以求获得最佳的图像。
3、特别的视频增强功能
可调节的遮幅处理;
显示比例控制;
色度检查滤镜;
帧锁定;
伽玛校正;
可调节的噪声衰减功能;
可调节的细节增强功能;
自定义输出信号分辨率与时钟(连接PC);
所有图像菜单都能通过HDMI与分量视频显示;
图像菜单显示可被调节(能够取消);
面对高清输入信号,所有功能都能使用。
4、在AVM箱体中隐藏的是什么?
所有部件都被精心挑选以求获得最低的总谐波失真;
纯手工的电路板配置(并非由电脑自动生成),包括了使用接地板以取得更低的失真、串扰以及对静电的保护;
四层纯手工设计的主板包括分离式的电源与接地板;
DSP,数模转换与模数转换采用了独立的6或8层的电路板以分离模拟与数字电路,与独立的电源和接地板一样都是为了带来超低的噪声;
所有关键的信号传输电路均与接地板相连;
超高效率的开关电源供给:低噪音,低辐射设计,多重同步颤动频率隔离层确保异常宁静的音视频运行与出色的电磁兼容性,以及4个独立的规范化输出电路层确保获得最优化的运行环境;
Anthem独有的设计:两个双核数字信号处理(DSP)芯片,Anthem独有的DSP设计,提供总共800MIPS的处理能力,以针对最新的高清音频解码,包括Dolby Digital Plus,Dolby TrueHD, DTS-HD High-Resolution Audio与DTS-HD Master Audio。拥有足够甚至更多的能力,以极高的精度去处理最为复杂的音频材料;
卓越的模拟转数字或数字转模拟处理:A/D转换的可达24bit×96kHzD/A转换可达24bit×192kHz;
音频等级的薄膜电容与运算放大器;
高品质的模拟衰减器(音量控制);
音视频输入采用完全的缓冲以最大限度减少串扰问题的出现;
出色的视频切换电路被独立隔离,采用两层玻璃纤维环氧树脂电路板;
高精度的穿孔式被动元件;
极重无共振的箱体;
内置的耳机放大器采用独立的分离式输出方式,属于大电流/电压的设计。
5、专门为音频纯碎主义者而设
在所有输入端都可以使用模拟直出;
音调直通关闭了低音/高音调节;
两通道平衡XLR数字输入为最佳的数字信号而设;
两通道真平衡模拟输入为最佳的模拟信号而设;
真平衡模拟输出提供最佳的噪声阻隔与纯真的信号传输。

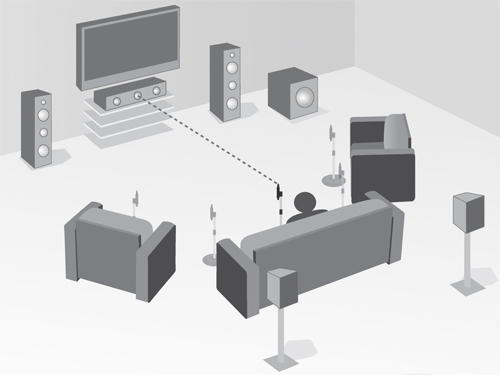

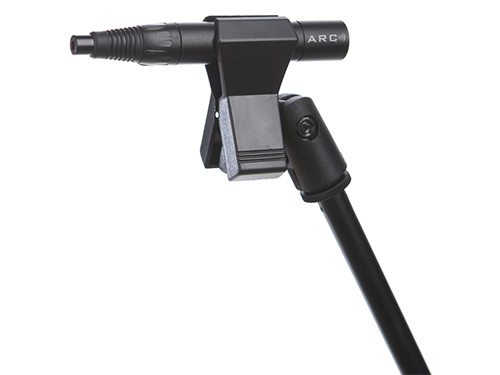

6、内置Anthem房间校正系统(ARC)就算是最好的音箱得到了最佳的摆放,但是房间本身也会对整体的声音产生一定的影响,甚至比系统中的其他任一部分都更加明显。尽管在这些年出现了很多的解决方法,但是没有一个能够解决“房间”的问题,直至ARC的出现。利用专利的处理程序与强大的电脑计算系统,ARC能够分析每个音箱在房间中的声音特性,并计算所需要的校正以使所有音箱都能达致最佳性能。
型号 |
AVM 50v |
||||||||||
视频切换 |
|||||||||||
带宽从输入插孔,输出插孔 |
复合和 S-Video |
70 MHz |
|||||||||
组件: Y |
110 MHz |
||||||||||
组件: Pr |
90 MHz |
||||||||||
成分:铅 |
80 MHz |
||||||||||
所有模拟视频输入和输出是75Ω,1.5 VP-P。 |
|||||||||||
模拟音频 |
|||||||||||
输入阻抗 |
20 kΩ |
||||||||||
输出阻抗 |
Main–RCA |
300 Ω |
|||||||||
XLR |
600 Ω |
||||||||||
区域2/3和记录 |
51 Ω |
||||||||||
额定输入 |
2.0 Vrms |
||||||||||
最大输入 |
5.3 Vrms; 3.0 Vrms for 6-Ch input |
||||||||||
最小输入 |
5 kΩ |
||||||||||
额定输出(100kΩ负载) |
2.0 Vrms |
||||||||||
最大输出 |
RCA |
6.3 Vrms |
|||||||||
XLR |
12.6 Vrms |
||||||||||
耳机输出 |
100 mW into 32 Ω at 0.2% THD+N |
||||||||||
音量控制范围 |
Main |
-95.5dB至+31.5dB的(增量0.5 dB) |
|||||||||
区域2/3和耳机 |
-62.5dB至+10.0dB的(增量1.25dB) |
||||||||||
串音(1 kHz时) |
82分贝之间的通道; 86分贝之间的输入 |
||||||||||
XLR引脚配置 |
针1:地线,针2:正,引脚3:负 |
||||||||||
数字音频 |
|||||||||||
交叉 |
高通坡(小喇叭设定) |
12 dB /倍频程(二阶) |
|||||||||
低通斜率(低音炮) |
24 dB /倍频程(四阶) |
||||||||||
频率(可调) |
25Hz到160Hz(增量5Hz) |
||||||||||
音调控制 |
滤波器类型 |
架 |
|||||||||
范围 |
±12 dB |
||||||||||
低音周转次数 |
200 Hz |
||||||||||
高音周转次数 |
2 kHz |
||||||||||
模拟到数字转换的S / N比率(数字录音输出)(IEC-A过滤器) |
100 dB |
||||||||||
所有数字输入和输出符合HDMI接口,S / PDIF或AES / EBU标准。 |
|||||||||||
主路径 (RCA和XLR输出) |
|||||||||||
频率响应和带宽 |
模拟直接输入 |
10Hz-20kHz(+0-0.2dB),1Hz-120kHz(+0-3dB) |
|||||||||
DSP模拟输入,在24/96 |
10Hz-20kHz(+0-0.3dB),2Hz-37kHz(+0 -3dB) |
||||||||||
在24/96的数字输入 |
10 Hz-20 kHz(+0 -0.2dB),1Hz-39kHz(+0-3dB) |
||||||||||
THD+N (额定输入和输出) |
模拟直接输入 |
0.006% (80 kHz BW) |
|||||||||
DSP模拟输入,在24/48 |
0.006% (AES17 Filter) |
||||||||||
在24/48的数字输入 |
0.004% (AES17 Filter) |
||||||||||
IMD (CCIF在15kHz和16 kHz) |
模拟直接输入 |
0.001% |
|||||||||
DSP模拟输入,在24/48 |
0.003% |
||||||||||
在24/48的数字输入 |
0.001% |
||||||||||
S/N比率
|
模拟直接输入 |
106 dB |
|||||||||
DSP模拟输入,在24/48 |
100 dB |
||||||||||
在24/96的数字输入 |
104 dB |
||||||||||
Zone 2和Zone 3路径 |
|||||||||||
频率响应和带宽 |
20 Hz到20 kHz(0 -0.1dB),3 Hz至140 kHz(0,-3dB) |
||||||||||
THD+N(额定输入和输出) |
0.06% (80 kHz BW) |
||||||||||
IMD(CCIF在15kHz和16kHz) |
0.06% |
||||||||||
S/N比率 (见2.0 Vrms的,IEC-A过滤器) |
97 dB |
||||||||||
FM调谐器 |
|||||||||||
感性 |
50 dB S/N |
13dBμ典型,25dBμ最大 |
|||||||||
IHF |
10dBμ典型的,20dBμ最大 |
||||||||||
S/N 比 |
单声道 |
75 dB(典型值),65 dB(最小值) |
|||||||||
立体声 |
69 dB(典型值),60 dB(最小值) |
||||||||||
失真 |
单声道 |
典型值0.2%,1.0%以下 |
|||||||||
立体声 |
通常为0.3%,1.5%最大 |
||||||||||
立体声分离 |
40 dB(典型值),25 dB(最小值) |
||||||||||
备用信道选择性(±400kHz) |
70 dB(典型值),60 dB(最小值) |
||||||||||
频率响应 |
25赫兹到15千赫(0 -2分贝) |
||||||||||
AM调谐器 |
|||||||||||
灵敏度 (20 dB S/N) |
49dBμ典型,56dBμ最大 |
||||||||||
S/N 比 |
50 dB(典型值),43 dB(最小值) |
||||||||||
失真 |
0.7%(典型值),最大2.0% |
||||||||||
单信号选择性(±10千赫) |
通常为24 dB,18 dB最小 |
||||||||||
CONTROL |
|||||||||||
红外线
|
载波频率 |
38 kHz |
|||||||||
最大12 V电源电流 |
150 mA |
||||||||||
最大发射电流 |
60 mA每输出 |
||||||||||
RS-232 接口 |
连接 |
DB-9F,直连线 |
|||||||||
引脚(处理器侧) |
2:TX引脚,引脚3:RX引脚5:接地 |
||||||||||
波特率 |
1200,2400,4800,9600,19200,38400,57600,115200 |
||||||||||
组态 |
8位数据位,1位停止位,无奇偶校验位,流量控制(RTS/CTS,无) |
||||||||||
触发输出 |
极性 |
尖阳性,套筒地面 |
|||||||||
最大电流在12 VDC |
300毫安之间的所有三个触发器 |
||||||||||
顺序延迟 |
250 ms |
||||||||||
电源要求 |
|||||||||||
耗电量 |
最大150瓦 |
||||||||||
尺寸 |
|||||||||||
高度 |
包括脚5-7/8英寸(14.9厘米),机架安装:3个机架单位无脚 |
||||||||||
宽度 |
17-1/4英寸(43.8厘米) |
||||||||||
深度 |
14-1/2英寸(36.2厘米) |
||||||||||
重量(不包括包装和ARC麦克风套件) |
30.7磅(14公斤) |
”一个绝妙的音频表现,耀眼的明星!现在市场上最好的前级放大器!在此价位你能买到的最佳前级放大器与处理器,无论你是在为音响发烧友、视频发烧友还是全宅设计,这都是最佳选择。“
——Darryl Wilkinson "Home Theater
