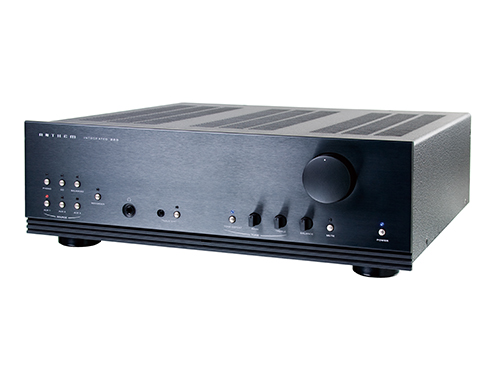

Anthem Integrated 225:
正如Anthem一贯“保持简单”的理念,Integrated 225外观简洁,即使在众多的A/V设备之中也不会引起你的注意,但却拥有非常好的质量。内部也是如此:高质量的元件;关键的输出端带有缓冲以阻止串扰现象的出现;一个组合式的主动/被动“EQ”均衡技术应用在唱头放大电路中,释放出黑胶唱片的最大性能。拥有一个具有穿透性、再现感与细节的还原能力,它应该是更加昂贵的,但它不是。
特点:
1、高质量,低公差的元件
与所有Anthem的设备一样,Integrated 225拥有高质量与低公差的元件,包括了金属薄膜电阻与高质量的薄膜电容。因此,能够带来极低的总谐波失真噪声。同时为了减少不同信号源之间的干扰,关键的输入部分采用了独立的缓冲设计。
2、内建唱头放大电路
通过特别设计,能够兼容目前高质量的动磁式唱头,满足老一辈黑胶唱片发烧友的需求。唱头放大电路的功能是提供足够的增益,而其中有两个关键的提升高质量回放的因素:一个非常接近RIAA的均衡器与高质量的用于步进唱头输出线性电平电压的放大电路。
Integrated 225唱头放大电路的优势在于一个分离式的主动与被动均衡处理理念。主动式的均衡处理是针对在50Hz到500Hz滚落的低频频率(它被定义为RIAA曲线)。但是在2122Hz处(同样被定义为RIAA曲线),高频均衡部分就采用被动式处理方式。原生的信号输入后将被这条曲线所固定,并完美地线性重现。没有任何音乐的信息会丢失或出现失真,以及原生录音的细节之处也得以保留。
为了让信号输入部分的元件最小化,在这部分的电路采用了不反相的反馈理念,仅仅由两个高质量的运算放大器构成。第一个运放提供了所有的增益,隔离了唱头的反馈网络以实现更精确的频率响应。第二个运放实为缓冲器,以隔离来自于音量均衡过滤网络,以减低由于音量调整而引起的极小的频响变化。
3、所使用的电源
Integrated 225在主电源部分采用了新一代的环形变压器,具备极低的背景噪声。这个大型的变压器拥有极高的负载,并采用高电压输出的设计。在滤波电容部分采用了两只特大的(51 mm x 80 mm)低ESL与低ESR的Nichicon滤波电容,能够提供总共30000μF的储存能力。主电源同样通过两个精准的电压调节器为前级音频放大电路提供±15 V的输出。一个附加的精确电压调节器被用于待机电源的供给上。Integrated 225的主电源将会在开机模式下运行,而待机电源则会同时运行在开机与待机模式下。
输入与电压放大电路采用了较为不同的设计,而在功率输出级为了实现最佳的重放效果,采用了Anthem优秀的输出电路设计:一个由每声道三组高质量双极管放大元件组成的完全对称互补的AB类放大电路。这样的设计既能大大减少失真,又能在最少功率输出的情况下保证线性、高速瞬态响应与高带宽的表现。
4、散热器--完全电脑化的设计与制造
大型的定制化散热器,分别针对放大器的每一个声道,保证Integrated 225具有快速而高效的散热性能。完全电脑化的设计与制造,更加有效地消除热量,使得放大器能够长时间稳定运行,并且不需要任何风扇。
5、105dB的信噪比
Integrated 225具备相比分体式放大器更高的105dB信噪比。Anthem在设计过程中总是考虑接地板与电源供应的设计,采用全手工设计的电路板。在一个极低的背景噪声下,音响爱好者能够感觉到的只有音乐——丰富而极具现场感,饱满而有包围感。
6、模拟渐进式音量控制
为了吸引老一辈音响发烧友,Integrated
225特别采用了一个大型的电位式风格的电动模拟音量控制旋钮,相比高性能的步进式调节器,同样具备出色的调节能力。音量调节可以有以下三种不同方式:手动,通过遥控器或者透过RS-232介面。
7、带旁路直通功能的音调控制器
Integrated 225所带有的低音与高音音调控制器具备适度的音调调整功能。当面对较差的录音时,能够避免音调失衡的情况出现。用户可以通过前面板上的低音与高音旋钮来调节音调。为了获得最纯净(与最佳的录音),具备旁路直通的功能来绕过相关的控制功能。
8、高品质的音箱连接端口

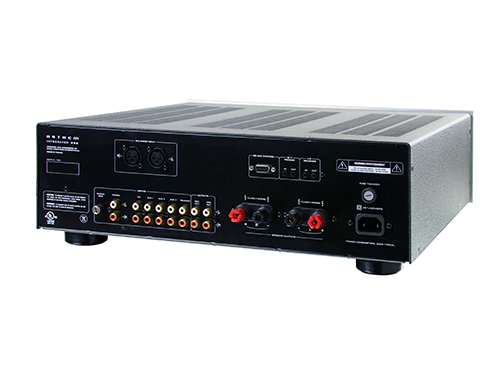

Integrated 225采用高品质的音箱连接端子来保证不间断的声音信号传输,并且可以适应大尺寸的喇叭线端子。此外,Integrated 225还带有前级输出(适用于双路放大的模式)与录音输出端口。
9、一个触发器控制
Integrated 225的触发器功能允许放大器能够通过其他设备或中控系统的触发器实现开关机。通过3.5mm的输入端口接收由其他设备与中控系统发出的12V控制信号。这个触发信号可以连接到其他设备输出。10、便携式媒体输入加上7组更多的输入端口。
一个便携式媒体输入加上7组立体声音频输入端口,包括:唱头、CD、平衡、AUX1、AUX2、AUX3与录音(卡带输入)。每一组输入都可在机身背后利用一对RCA连接线相连,但有两个例外。一是平衡输入端子需要通过平衡线相连,二是便携式媒体输入需要在前面板上通过3.5mm的端子实现连接。用户可以通过前面板、遥控器或RS-232的方式来选择相应的输入信号。
10、XLR平衡连接方式与镀金输入端子
Integrated 225拥有镀金的RCA输入接口和XLR平衡连接方式,不仅能够提高高品质的信号输入连接方式,而且能保证最低的噪声与蜂鸣声。
唱头前级放大器
(此唱头前级放大器适用于动磁式与高输出动圈式唱头)
|
输入阻抗
|
47 kΩ
|
输入电容
|
100 pF
|
最大输入
|
18mV at 20 Hz,140mV at 1
kHz,160mV at 20 kHz
|
增益(1 KHz时)
|
35 dB
|
串音(1 KHz时)
|
80 dB
|
RIAA响应
|
+/- 0.5 dB (100 Hz to 20 kHz);
-1 dB (20 Hz)
|
THD+N (1 kHz时,5 mV输入)
|
0.05%
|
S/N 比 (见5毫伏1 kHz时,IEC-A过滤器)
|
83 dB
|
前置放大器
|
输入阻抗
|
30 kΩ
|
“预-OUT的输出阻抗
|
560 Ω
|
“REC-OUT的输出阻抗
|
100 Ω
|
额定输入
|
1.0 Vrms
|
最大输入
|
7.6 Vrms
|
最小负载
|
5 kΩ
|
额定输出功率 (100 k1 负载)
|
1.0 Vrms
|
最大输出 (100 k1 负载)
|
7.6 Vrms
|
耳机输出
|
500 mW 到32 Ω , 0.03% THD+N
|
声道分离度 (1 kHz时)
|
75 dB
|
输入间的串扰(在1 KHz)
|
72 dB
|
XLR引脚配置
|
针1:地线,针2:阳性;引脚3:负
|
频率响应和带宽
|
20Hz-20kHz赫(0,-0.1分贝)1Hz-170kHz(0,-3分贝)
|
THD+N (在额定输入和输出,80 kHz带宽)
|
0.003%
|
IMD (CCIF在15千赫和16千赫
|
0.0005%
|
S/N 比 (A加权,参考2.0 VRMS)
|
105 dB
|
电源放大器
(每通道,20 Hz至20 kHz,THD <1.0% )
|
频率响应
|
20 Hz 至 20 kHz (+0, -0.15 dB)
|
带宽
|
1 Hz 至200 kHz (+0,
-3 dB)
|
THD+N
|
1 kHz时的0.01%,0.03%,在20千赫(100 W到8 1)
|
功率带宽
|
< 10 Hz 至 100 kHz (+0, -3 dB, 200 W 到 8 1)
|
压摆率
|
25 V/µs
|
净空
|
1.4 dB (8 1), 2.8 dB (4 1)
|
阻尼系数
|
80 在 1 kHz (参见 8 1)
|
S/N 比 (A加权,楼盘225 W )
|
105 dB
|
相声
|
> 57 dB (100 Hz to 10 kHz)
|
电压增益
|
29 dB
|
CONTROL
|
红外线
|
载波频率
|
38 kHz
|
最大发射极电流
|
直通输入
|
触发
|
输入极性
|
非极化
|
产量
|
直通输入
|
电源要求
|
阻抗
|
8Ω
|
4Ω
|
# 通道驱动
|
1
|
两
|
1
|
两
|
*短期
|
240 W
|
225 W (FTC)
|
330W
|
310 W*
|
消耗功率 (8欧姆负载)
|
最大
|
800 W
|
典型
|
300 W
|
保险丝额定值 (内置)
|
Anthem指定
|
低电压版:在国家线电压为120V,该产品由单相AC电源提供108V和132V,频率为60赫兹之间
|
高电压版本:在国家线电压为220V,330V或240V,产品经营由单相提供216V和264V之间,频率为50或60赫兹的交流电源
|
尺寸
|
高度
|
5-7/8英寸(14.9厘米),包括脚
|
宽度
|
宽17-1/4英寸(43.8厘米)
|
深度
|
18英寸(45.7厘米)
|
重量(包装)
|
42.6 lb (19.4 kg)
|
Integrated 225是一款具备全功能、拥有Anthem质量的两声道模拟解决方案,能够提供由机身内部分离出来的不俗性能,无需考虑成本与复杂的系统构建。
——Anthem
