A/V接收器 D2v:
D2v 超越了你对音乐与家庭影院性能的期望。Anthem 的处理器拥有空前的扩展性能,能提供极佳灵活性与适应性,以便与你使用的所有数字视频设备无缝连接。由 D2v 内置的视频处理所带来的图像质量与清晰度方面的提升非常出色,同时 D2v 内置的高精度升频器,最高可以将输入数字的音频信号提升至192kHz 的采用频率。
除此之外,D2v 还是唯一一款在所有声道、所有格式都能提供升频处理的前级放大器/处理器,包括杜比数字与 DTS 的环绕声信号。作为Hi-END级别的家庭娱乐中心,D2v 具备强大的音频视频分配能力,让您可以在全宅范围内选择与输出不同的音频视频节目。
特点:

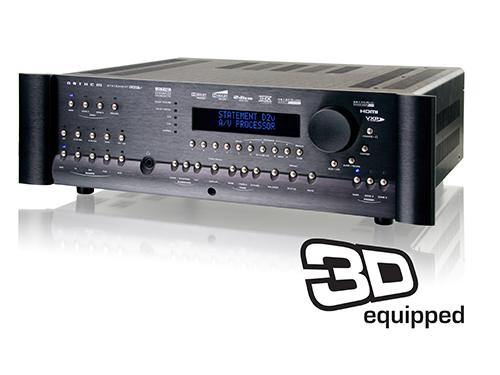

1、搭载3D
D2v现在3D装备。功能齐全的7.1声道音频和视频处理器,8组HDMI输入和2个并行的HDMI输出与前四名的端口(HDMI 1至4)和最高支持真正的旁路自动感应3D输入,杜比TrueHD,DTS-HD输出(HDMI 1)主音频,PCM 24/192,最高品质的1080p像素提升与1080P24兼容性,国歌室内校正,优质的A / D和D / A转换器,24-bit/192千赫主区域中的所有通道上采样,两个立体声区。
2、进行数字音频或视频处理时表现优秀
从HDMI信号源播放的声音是完美的,在D2v中,所有8路HDMI输入信号都经过高性能的TMDS (Transition Minimized Differential Signaling)最小化传输差分信号时钟再生器与倍增器。接收器包含了一个可编程的均衡器与一个时钟数据恢复(CDR)功能,在每三个一组的TMDS处理一路HDMI或DVI信号的时候。TMDS输出的数据会被再生,并与TMDS的时钟信号对齐,以创造一路极为纯净与低抖动的DVI/HDMI信号,让HDMI接收器可以更容易解码。这在处理一个高噪声与抖动的信号,或者使用长距离低质量线材的时候是非常有用的。
3、广播级别的数字视频处理
视频格式转换器——最新版本的Sigma Designs VXP广播级别的数字影像处理器(支持深色;
四重视频输出设置,使得相互设置切换更加简单;
优秀的影像质量。使用逐像素处理与动态影像自适应去隔行处理,确保了最优化的影像锐度与分辨率;
通过动态方向性插帧技术消除在传统去隔行技术下出现的图像锯齿伪像;
为所有的标清与高清输入信号进行完整的电影模式监测;
视频转码处理允许S视频与分量视频输入信号获得数字式处理与增强,并转发至分量视频与HDMI端口输出;
每路信号都能独立调整以求获得最佳的图像。
4、特别的视频增强功能
可调节的遮幅处理;
显示比例控制;
色度检查滤镜;
帧锁定;
伽玛校正;
可调节的噪声衰减功能;
可调节的细节增强功能;
自定义输出信号分辨率与时钟(连接PC);
所有图像菜单都能通过HDMI与分量视频显示;
图像菜单显示可被调节(能够取消);
对应高清输入信号,所有功能都可使用。
5、最先进的数字音频处理
24Bit/192kHz精度的升频器工作于所有的数字音频信号。D2v的DAC数模转化器同样也包含128倍的超取样功能以创造高达24.576 MHz的采用频率,确保最佳的相位与频响。测量后的结果反映出异常平直的频响曲线以及在较高的频段拥有极低的总谐波失真。这比一些最好的Hi-End级别的外置数模转换器要低近20倍,以使得在多声道音乐与电影播放中获得更高等级的透明度。声音的表现是出众的。顺滑的高频响应,丰富的细节以及更佳的声像聚焦——一个更加透明的窗口来表达原始的性能;
两个双核数字信号处理(DSP)芯片。这是Anthem独有的DSP设计,提供总800MIPS的处理能力,以针对最新的高清音频解码,包括Dolby Digital Plus、Dolby TrueHD、 DTS-HD High-Resolution Audio与DTS-HD Master Audio。拥有足够甚至更多的能力,以极高的精度去处理最为复杂的音频材料;
三个4Mbit容量8ns级别的外置存储器拥有足够大的空间,保证DSP永远不会缺少运行资源;
超高质量内部元件细则:音频等级的薄膜电容与运算放大器、低ESR的电解电容、音频级别的耦合电容、大容量(1000 μF)模数转换器参考电压退耦电容,具备极低的总谐波失真(<1kHz);
超高效率的开关电源供给:低噪音,低辐射设计、多重同步颤动频率隔离层确保异常宁静的音视频运行与出色电磁兼容性、14个独立的规范化输出电路层确保获得最优化的运行环境;
4层手工设计的主板包含独立的电源与接地板;
DSP,数模转换与模数转换采用了独立的6或8层的电路板——数模与模数转换部分采用独立的模拟与数字电路层,与独立的电源和接地板一样是为了带来超低的噪声;
所有关键的信号传输电路均与接地板相连;
音视频输入采用完全的缓冲以最大限度减少串扰问题的出现;
出色的视频切换电路被独立隔离,是两层玻璃纤维环氧树脂电路板高精度的穿孔式被动元件;
出色的模拟转数字与数字转模拟处理,得益于我们高品质的模数转换与数模转换电路设计,能够在20-80kHz频带消除噪声;
模拟转数字处理(ADC):最高可实现24bit×192kHz的精度、六个立体声模拟衰减器——6个输入通道,每个通道一个,可实现更佳的动态范围与更低的失真;
数字转模拟处理(DAC):转换器工作于完全24bit×192kHz的精度、开关电容输出过滤器能够显著消除DAC在比特率快速波动时出现的问题、内置优秀的升频器,可允许数模转换器能够运行在最高的速度(192kHz),不管输入的是否数字比特流信号,同时还带有极低的背景噪声(在接近100kHz的频率)、高精度的时钟再生器(49.152 MHz, ±0.001%)消除了在时钟出现错误的可能性,所以对于数模转换中能显著降低失真。
6、专为音频纯碎主义者而设的功能
在所有输入端都可以使用模拟直出;
音调直通关闭了低音/高音音调调节;
两通道平衡XLR数字输入为最佳的数字信号而设;
两通道真平衡模拟输入为最佳的模拟信号而设;
真平衡模拟输出提供最佳的噪声阻隔与纯真的信号传输。

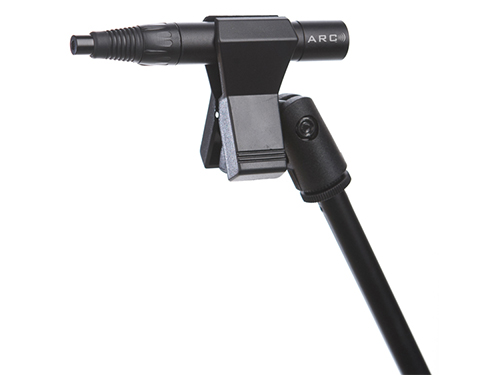

7、内置Anthem房间校正系统(ARC)

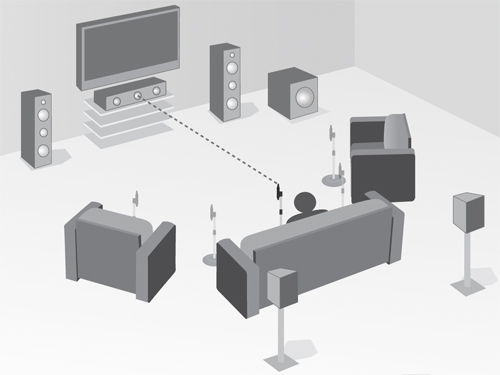

就算是最好的音箱得到了最佳的摆放,但是房间本身也会对整体的声音产生一定的影响,甚至比系统中的其他任一部分都更加明显。尽管在这些年出现了很多的解决方法,但是没有一个能够解决“房间”的问题,直至ARC的出现。利用专利的处理程序与强大的电脑计算系统,ARC能够分析每个音箱在房间中的声音特性,并计算所需要的校正以使所有音箱都能达致最佳性能。
型号 |
D2v |
|||||||||
视频切换 |
||||||||||
从输入到输出插孔带宽 (旁路模式分量视频) |
||||||||||
复合和S-Video |
70 MHz |
|||||||||
元件 |
Y |
110 MHz |
||||||||
镨 |
90 MHz |
|||||||||
铅 |
80 MHz |
|||||||||
所有模拟视频输入和输出是75Ω,1.5 VP-P。 |
||||||||||
模拟音频 |
||||||||||
输入阻抗 |
20 kΩ |
300 Ω |
||||||||
输出阻抗 |
主RCA |
600 Ω |
||||||||
区域2/3和记录 |
51 Ω |
|||||||||
额定输入 |
2.0 Vrms |
|||||||||
最大输入 |
5.3 Vrms |
|||||||||
最小负载 |
5 kΩ |
|||||||||
额定输出功率(100kΩ负载) |
2.0 Vrms |
|||||||||
最大输出 |
RCA |
6.3 Vrms |
||||||||
XLR |
12.6 Vrms |
|||||||||
耳机输出 100兆瓦到32Ω在0.2%THD +N |
100mW到32 Ωat 0.2% THD+N |
|||||||||
音量控制范围 |
主 |
- 95.5 dB至31.5dB的(增量0.5 dB) |
||||||||
2/3区和耳机 |
- 62.5dB至+10.0 dB的(增量1.25dB) |
|||||||||
串音(1 KHz时) |
82dB之间的通道; 86dB之间的输入 |
|||||||||
XLR 引脚配置 |
针1:地线,针2:正,引脚3:负 |
|||||||||
数字音频 |
||||||||||
交叉 |
高通坡(小喇叭设定) |
12 dB /倍频程(二阶) |
||||||||
低通斜率(低音炮) |
24 dB /倍频程(四阶) |
|||||||||
频率(可调) |
25Hz到160Hz(增量5 Hz) |
|||||||||
音调控制 |
FLITER类型 |
架 |
||||||||
范围 |
+/- 12 dB |
|||||||||
低音周转次数 |
200 Hz |
|||||||||
高音周转次数 |
2Hz |
|||||||||
模拟数字转换的S /N比率数字录音输出(IEC-A过滤器) |
100 dB |
|||||||||
所有的数字音频输入和输出符合HDMI接口,S / PDIF或AES / EBU标准。无论输入端时何种情况,输出的采用频率均为24 bit/192 kHz。 |
||||||||||
主路径 (RCA和XLR输出) |
||||||||||
频率响应和带宽
|
模拟直接输入 |
10Hz-20kHz(+0-0.2dB),1Hz-130kHz (0-3dB) |
||||||||
DSP模拟输入,在24/96 |
10Hz-20kHz(+0-0.3dB),2Hz-44kHz(+0-3dB) |
|||||||||
在24/96的数字输入 |
10Hz-20kHz(+0-0.2dB),1Hz-45kHz(+0-3 dB) |
|||||||||
THD+ N (额定输入和输出) |
模拟直接输入 |
0.006% (80 kHz BW) |
||||||||
模拟-DSP输入在24/48或24/96 |
0.004%(AES17筛选) |
|||||||||
在24/48或24/96的数字输入 |
0.004%(AES17筛选) |
|||||||||
IMD (CCIF: 15kHz和16kHz) |
模拟直接输入 |
<0.001% |
||||||||
DSP模拟输入,在24/48 |
0.001% |
|||||||||
在24/48或24/96的数字输入 |
0.001% |
|||||||||
S /N比率 (参考2.0 Vrms, IEC-A过滤器)
|
模拟直接输入 |
107 dB |
||||||||
DSP模拟输入,在24/48或24/96 |
101 dB |
|||||||||
在24/48或24/96的数字输入 |
104 dB |
|||||||||
第二区与第三区通路 |
||||||||||
频率响应和带宽 |
20 Hz至20kHz(+0-0.1分贝),3Hz到140kHz(+0-3分贝) |
|||||||||
THD+N(额定输入和输出) |
0.06%(80千赫BW) |
|||||||||
IMD(CCIF在15 kHz和16kHz) |
0.06% |
|||||||||
S/N比率 |
97 dB |
|||||||||
FM调谐器 |
||||||||||
感性 |
50 dB S/N |
13dBμ典型,25dBμ最大 |
||||||||
IHF |
10dBμ典型的20dBμ最大 |
|||||||||
S/N 比 |
单声道 |
75 dB(典型值),65 dB最小 |
||||||||
立体声 |
69 dB(典型值),60 dB最小 |
|||||||||
失真 |
单声道 |
典型值0.2%,1.0%最大 |
||||||||
立体声 |
典型值0.3%,1.5%最大 |
|||||||||
立体声分离 |
40 dB(典型值),25 dB最小 |
|||||||||
备用信道选择性(+/-400kHz) |
70 dB(典型值),60 dB最小 |
|||||||||
频率响应 |
25 Hz 到 15 kHz (+0 -2 dB) |
|||||||||
AM 调谐器 |
||||||||||
灵敏度(20 DB的S / N) |
49dBμ典型,56dBμ最大 |
|||||||||
S/N 比 |
50 dB(典型值),43 dB最小 |
|||||||||
失真 |
典型的0.7%,2.0%最大 |
|||||||||
单信号选择性(+/-10千赫) |
通常为24 dB,18 dB最小 |
|||||||||
CONTROL |
||||||||||
红外线 |
载波频率 |
38 kHz |
||||||||
最大12 V电源电流 |
150 mA |
|||||||||
最大发射电流 |
60 mA |
|||||||||
RS-232 接口 |
连接 |
DB-9F, 直连线 |
||||||||
接脚分布(D2V侧) |
2:TX引脚,引脚3:RX引脚5:接地 |
|||||||||
波特率 |
1200,2400,4800,9600,19200,38400,57600,115200 |
|||||||||
组态 |
8位数据位,1位停止位,无奇偶校验位,流量控制(RTS/CTS,无) |
|||||||||
触发输出 |
||||||||||
极性 |
内部正极,外部接地 |
|||||||||
最大电流在12 VDC |
300毫安(共3组触发) |
|||||||||
数列延迟 |
250 ms |
|||||||||
电源要求 |
||||||||||
需求 |
最大170瓦 |
|||||||||
尺寸 |
||||||||||
高度 |
包括脚5-7/8英寸(14.9厘米),机架安装:3个机架无脚垫 |
|||||||||
宽度 |
标准版 |
19-1/4英寸(49厘米) |
||||||||
机架安装版本 |
19英寸(48.3厘米) |
|||||||||
无处理版本 |
17-1/4英寸(43.8厘米) |
|||||||||
深度 |
15-1/4英寸(38.7厘米) |
|||||||||
重量 |
27 lb (12.3 kg) |
|||||||||
颜色 |
黑色 |
