P系列 P2/P5:
当放大器作为成功演绎音乐与电影的支撑力量时,它就是整套系统中的心脏。它扮演着让音箱能够在一刹那就全部展现其细节特色与让整个房间都展现爆炸性震撼瞬间的重要角色。它也是令音乐回归自然与音乐性的关键因素。实际上,所有真实而成功的声音都需要“心”。
放大器的心源自于它的设计,其就表现在P2与P5上,它反映出Hi-End级别的一系列设计:多层设,纯手工设计的电路板采用厚厚的铜板,坚固耐用, 独立电源,经由调校厚的环形变压器组成,分别供应到每一个声道,每声道都采用14对耐用的双极管输出零件,专门定制的大型散热片,一个没有“保险丝”的设计以及更多的特性。
特点:
1、出色的多层独立单声道放大模块设计
在设计上,P2与P5放大器都是基于强大的“独立单声道放大模块”的放大器,每一个声道都拥有完整的玻璃纤维环氧树脂电路板、散热器以及一个独立的电源供应。由于在各个放大模块之间并没有出现任何的音频通路,因此能够完全排除串扰问题的出现。
P2与P5所呈现的频率响应是绝佳的,完整带来的极具穿透性、力量感与三维立体感的多声道声场表现,以展现出真实与精致的画面声音细节。
2、输出级采用共源共栅补偿反馈设计
P2与P5放大器的优势在于Anthem独特的输入级布局——8只低噪声完全手工配对平衡度绝佳的输入级双极管放大元件,并配置在一个互补型动态负载共源共栅反馈电路之中。每一对关键的元件都采用热缩管以保证及时的运行温度追踪。 为了减低失真,这些电路布局并不是仅仅为了获得出色的线性响应,更多的是为了获得更突出的频宽与运行稳定性。
3、独立的电源供应
P系列放大器是行业中最干净与宁静的功率放大器。放大器中的每个声道都以两个分离与各自工作的电源供应电路为特色,而其都由分离式的变压器线圈供应。因此,放大器能够在最大的输出下获得实现稳定而持续的电源供应,不管是驱动多少个声道。不少放大器在驱动低阻抗负载的时候表现得并不是很稳定,而P2和P5却能在所有情况下都表现稳定。如果出现削锋,独特的抗饱和追踪电源供应电路会保证准确无误的修复。
当使用一个常规的电源供应电路,在驱动级要消除噪声就必须依靠桥式整流器(经常会听到在120Hz时电源供应电路会出现共振而发出嗡嗡声),而P2和P5却带来完全宁静无噪声的运作。
4、大型环形变压器
在最保守的稳妥设计之中,这些低阻抗的环形变压器(每声道1个)能够带来无损失的连续而纯净的低噪声电源。这些环形变压器可通过程序控制来减低在开机瞬间因大电流冲击而产生的噪声,因此能够阻止对电路的意外损害。
5、每声道采用14个双极管输出放大元件
一个放大器最终的性能是直接与输出级所使用的高质量、大电流的放大元件数量相关联的。每声道元件的数量越多,就表示能够在音乐与电影中获得越优秀的表现,以及包括拥有越多的输出电流存储量。
Anthem的设计是在每个声道都采用了14个双极管输出放大元件,这就使得放大器拥有令人惊叹的输出电流存储量。
纯手工设计的电路板Anthem的双层军规级别(FR-4等级)的玻璃纤维环氧树脂电路板具备以下的特点:电镀式穿孔,2盎司的铜板,有效地提升了导电性。
额外使用了电源和接地板保证了极低的噪声并增强了对电磁波的抗干扰,不管是内部或者外部的其他设备。
6、“没有保险丝”的设计
P2与P5放大器都是采用直接连接到电源供应电路中的滤波电容的电路设计。这样的设计使得输出阻抗极低,也就是让放大器能够输出更大的功率。即使是在驱动较低或者组合式的阻抗负载,也能带来绝佳的声音表现。如果出现了短路,只有电源线路会断开,并没有任何保险丝需要更换。
较低待机电源供给电路是由自动重置温度上升系数热敏电阻(PTCs)模块进行保护。一旦出现PTC模块断路,电路就会自动恢复到原来的状态。
7、特大镀金喇叭接线柱
定制的喇叭接线柱使用极为方便,确保在任何时间都能提供完整的电力传输和让大型喇叭线端子也可轻松连接。
8、三项电源开/关选项
P2和P5放大器共有三种不同的电源开/关模式:
手动,利用前面板的开/关按键进行操作;
远程操控,利用背面板的12V触发器输入端子;
自动,通过我们专利的自动开关电路。当电路感应到一个输入信号就会自动开启放大器,相反,在断开信号20分钟后,就会自动关闭放大器。
9、RCA与XLR真平衡输入接口
在放大器的背面上带有一个三路开关,分别提供一路RCA输入,一路专业的高质量XLR平衡输入以及低电平XLR平衡连接(供需要的前级放大器使用)。不管是RCA还是XLR平衡连接接口都采用镀金的设计。
10、大型的铝合金散热器
散热面积达到1125平方英寸(7258cm2),经过电脑设计的散热器(包括粗大的散热片)遍布每个声道,P2与P5特别采用了大型的散热器使得工作运行功率能够达到更高。此外,这样无风扇的设计也能减低噪声。每个散热器上都会有一个温度传感器来监视是否运行在正常的温度上。
11、 设计与生产均在北美
铝合金拉丝的前面板以及挤压铝手柄,具有相当重量,不易产生共振的12-AWG规格的金属机身与大型的铝合金散热器,无疑是Hi-End级别的重要象征。另外,P系列拥有IEC规格的电源接口与可拆分的大功率、高质量14-AWG规格的电源线。

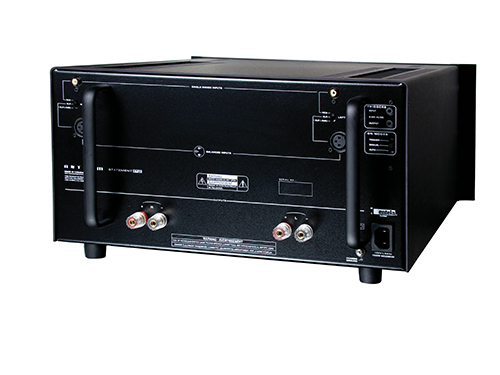

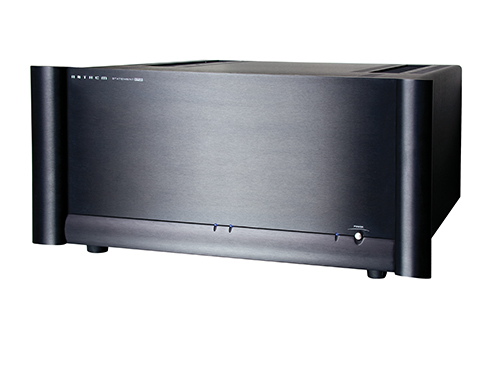

P2 |
|||||||
一般 |
|||||||
输入 |
2个单端,2段均衡,1个继电器触发(3.5毫米单声道插孔) |
||||||
输出 |
2对音箱的接线柱,1个继电器触发(3.5毫米单声道插孔) |
||||||
开关 |
|||||||
前面板 |
电源(开/关) |
||||||
后面板 |
开/关模式(触发,手动,自动),输入(RCA,XLR,XLR-6DB) |
||||||
功率输出 (每声道,连续RMS,20 Hz-20 kHz,<0.1%THD,一个或所有声道驱动) |
|||||||
阻抗 |
8Ω |
4Ω |
2Ω |
||||
#通道驱动
|
1 |
所有 |
1 |
所有 |
1 |
所有 |
|
325 W |
325w |
500 W |
500w |
675W |
675W |
||
其他规格 |
|||||||
IMD |
0.00019% (CCIF, 325 W 到 8 Ω) |
||||||
功率带宽 |
10 Hz 到 150 kHz(+0 -3 dB, 325 W 到 8 Ω) |
||||||
频率响应 |
20 Hz 到 20 kHz (+0 -0.15 dB),5 Hz 到 100 kHz (+0 -2 dB) |
||||||
THD + N (225 W 到 8 Ω) |
1 kHz时的0.0007%,0.008%,在20 kHz |
||||||
输入灵敏度 |
1 Vrms对应28.3 Vrms输出(100 W into 8 Ω) |
||||||
输入阻抗 |
18 kΩ (RCA), 22 kΩ (XLR) |
||||||
阻尼系数 |
>600 为20赫兹,400在1 kHz(见8Ω) |
||||||
S/N 比 |
125 dB, 加权 (见 325 W) |
||||||
串音(任意两个通道之间) |
-140 dB (20 Hz), -80 dB (20 kHz) |
||||||
电压增益 |
29 db |
||||||
压摆率 |
40v/µs |
||||||
电源要求 |
|||||||
电力消耗 |
1800 W(140W待机) |
||||||
高度 |
9-3/8英寸(23.8cm),包括脚 |
||||||
宽度 |
标准型号 |
49cm |
|||||
安装支架版本 |
48.3cm |
||||||
没有扶手版本 |
43.8cm |
||||||
深度 |
22-1/2英寸(57.2cm) |
||||||
重量(拆封) |
34kg |

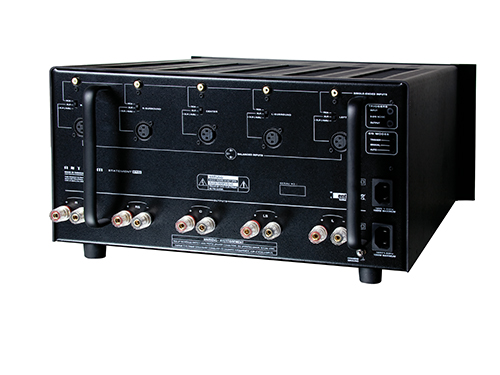

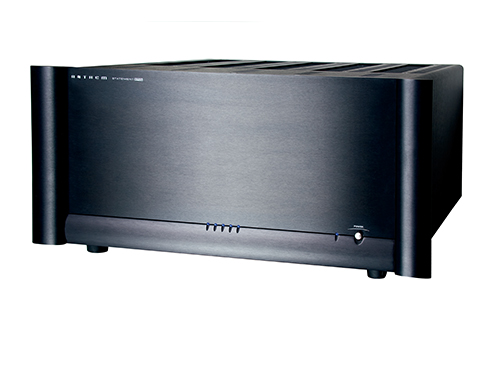

P5 |
|||||||
一般 |
|||||||
输入 |
5个单端,5段均衡,1个继电器触发(3.5毫米单声道插孔) |
||||||
输出 |
5对音箱的接线柱,1个继电器触发(3.5毫米单声道插孔) |
||||||
开关 |
|||||||
前面板 |
电源(开/关) |
||||||
后面板 |
开/关模式(触发,手动,自动),输入(RCA,XLR,XLR-6DB) |
||||||
功率输出 (每通道,连续RMS,20 Hz-20 kHz,<0.1%THD,一个或所有声道驱动) |
|||||||
阻抗 |
8Ω |
4Ω |
2Ω |
||||
#通道驱动
|
1 |
所有 |
1 |
所有 |
1 |
所有 |
|
325 W |
325w |
500 W |
500w |
675W |
675W |
||
其他规格 |
|||||||
IMD |
0.00019% (CCIF, 325 W 到 8 Ω) |
||||||
功率带宽 |
10 Hz 到 150 kHz(+0 -3 dB, 325 W 到 8 Ω) |
||||||
频率响应 |
20 Hz 到 20 kHz (+0 -0.15 dB),5 Hz 到 100 kHz (+0 -2 dB) |
||||||
THD + N (225 W 到 8 Ω) |
1 kHz时的0.0007%,0.008%,在20 kHz |
||||||
输入灵敏度 |
1 Vrms对应28.3 Vrms输出(100 W into 8 Ω) |
||||||
输入阻抗 |
18 kΩ (RCA), 22 kΩ (XLR) |
||||||
阻尼系数 |
>600 为20赫兹,400在1 kHz(见8Ω) |
||||||
S/N 比 |
125 dB, 加权 (见 325 W) |
||||||
串音(任意两个通道之间) |
-140 dB (20 Hz), -80 dB (20 kHz) |
||||||
电压增益 |
29 db |
||||||
压摆率 |
40v/µs |
||||||
电源要求 |
|||||||
电源电压 |
105 至 130 V, 60 Hz |
||||||
电力消耗 |
2 x 1800 W |
||||||
高度 |
9-3/8英寸(23.8cm),包括脚 |
||||||
宽度 |
标准型号 |
49cm |
|||||
安装支架版本 |
48.3cm |
||||||
没有扶手版本 |
43.8cm |
||||||
深度 |
22-1/2英寸(57.2cm) |
||||||
重量(拆封) |
130 lb (59 kg) |
“这是声音所能实现的最佳效果。不要步行,直接跑步前往离你最近的Anthem经销商。”
----Gary Altunian “The Perfect Vision”
