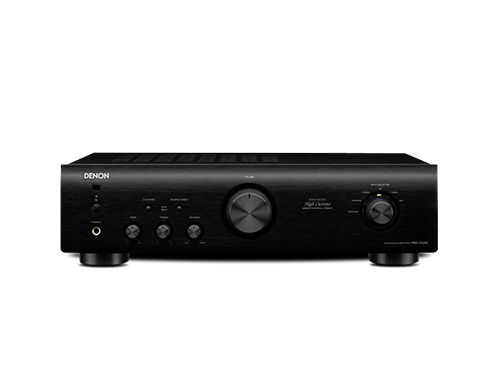

合并式功放PMA-520AE:
PMA-520AE集成放大器具备高电流单端推挽电路以实现音乐播放中的强度和细节,这是天龙纯音频放大器的注重点。用于CD和唱头输入的继电器开关包含惰性气体以防产生对信号造成负面影响的噪音。
此外,严格挑选有利于音质的耐用部件,如使用电源电路的大容量阻断式电容器、高音质碳电阻器以及高音质电容器。电路配置中采用的每个独立部件反映了对高保真度的注重。为改善便利性,PMA-520AE附带的遥控器包括控制天龙CD播放机的主要功能。
1、高电流(HC)单端推免电路可实现音乐的细节和力度
PMA-520AE集成HC晶体管,电流供给能力是传统音频功率晶体管的2至3倍。天龙备受称赞的HC单端推免电路沿袭了其高端机型,带有全分离式放大器设计,产生充满优美音乐细节的强大声音。
2、HC单端推免的高速、大容量电流电路
PMA-520AE的电源电路使用由天龙工程师与部件制造商联合开发的阻断式电容器以及以低损失低内部阻抗、短恢复时间和无整流噪音为特色的肖特基二极管。该高稳定电流电源进一步体现HC单端推免电路所产生声音的强大力度。
3、大动态范围,支持高级音频源
PMA-520AE的音调控制和功率放大器电路已经过仔细调整以在实际使用中保证最大100 kHz的频率响应。此外,音量电路有改进,能抑制放大器的噪音以获得高声音解析度。这些特性及其他功能使PMA-520AE能处理高级音频源的大动态范围,如超级音频CD和DVD音频。
4、带有模拟分离电源的主变压器
音频信号和控制电路电源变压器中的线圈电线已经过分离以消除相互干扰和对音质的负面影响。PMA-520AE还具备分离变压器以最大程度减少“待机”时的功耗。从而保证更环保的设计。
5、新特色
改善了音质;
新设计了系统遥控器;
环保的低待机功耗和自动电源关闭;
新的更高品质的扬声器端子。
6、使内容品质最大化的最先进天龙解决方案:
70 W x 2 ch (4 Ω);
高电流(HC)单端推免电路;
大动态范围,支持高级音频源;
带有独立电源的主变压器;
微处理器停止模式;
具有直接机械接地结构的抗振设计;
欧洲声音调谐;
唱头均衡放大器(MM);
铝制前面板。
功率放大器部分
|
额定输出
|
70 W
+ 70 W(4 Ω,1 kHz,THD 0.7%)
|
45 W + 45 W (8 Ω,20
Hz - 20 kHz,THD 0.07 %)
|
总谐波失真
|
0.02% (8Ω, 1 kHz)
|
前置放大器部分
|
唱头均衡器额定输出
|
150 mV(REC输出端子)
|
输入灵敏度/阻抗
|
线路
|
100 mV/47 kΩ(音源直入:OFF)
|
100 mV/16 kΩ(音源直入:ON)
|
唱头
|
2.5 mV/47 kΩ
|
RIAA偏差
|
唱头
|
20 Hz - 20 kHz, ±0.5 dB
|
信噪比(IHF A网络)
|
线路
|
105 dB(音源直入:ON)
|
唱头(MM)
|
84 dB
|
音调控制
|
低音
|
100
Hz,±8 dB
|
高音
|
10 kHz,±8 dB
|
普通
|
电源
|
AC 230 V,50/60 Hz
|
功耗
|
185
W(待机:低于0.3 W)
|
尺寸(宽x高x深)
|
434
x 121 x 307 mm
|
重量
|
6.8 kg
|

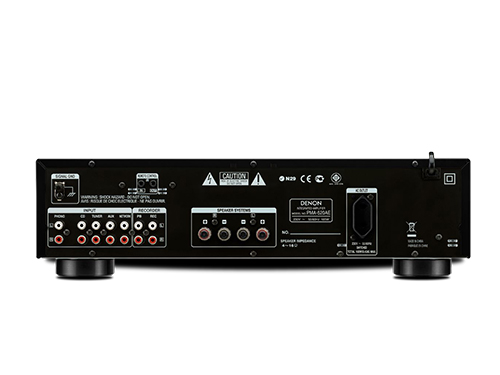

端口
|
输入
|
- 唱头(MM) x 1
- CD x 1
- 调谐器 x 1
- 线路 x 1
- 录音机(播放)x 1
|
输出
|
- 录音机(REC) x 1
|
其他
|
- AC插座 x 1
|
PMA-520AE承继了很多天龙音响的先进技术,它升级采用了高级机型PMA-720AE的高级高电流(HC)单端推挽电路,这种电路设计可以避免采用音质波动较大的输入耦合电容器,并简化了信号路径。功率放大器的输入级使用特别选择的具有配对特性的双FET,以获得稳定的性能。在电源设计方面,PMA-520AE采用肖特基二极管,具有1.5倍于先前机型电流容量,能提供极佳的瞬时电流供应能力。这种高速二极管的低噪声、大电流特性保证了优良的音质和几乎听不到的噪声。
----DENON
