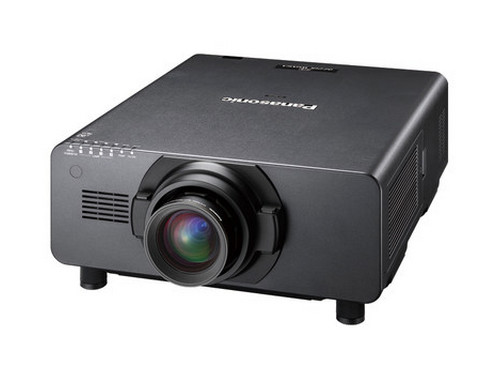

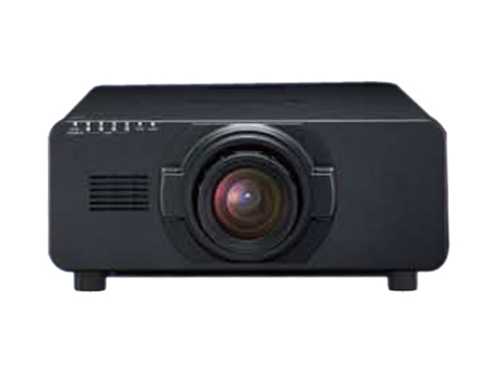

松下三芯片DLP投影机 PT-SDZ21KC：

松下PT-SDZ21KC，为目前全球最小的2万流明系统工程投影机。其采用了新研发的光学发动机和液体冷却系统使维护变得轻松、便捷。特有新型冷却系统设计，投影机机身更小巧，周围环境在0到45摄氏度运行时也能保持低噪音状态。

松下PT-SDZ21KC投影机应用了TI DLP的DLP-Link 3D技术。动态光圈实现10000:1对比度，强光色彩补正技术，在明亮环境下，投影图像依然清晰可见。全10位图像处理系统实现平滑色调表现。

另外，它还采用了四灯光学系统，即使一只灯泡出现故障也不会中断演示，灯泡交替运行模式，使投影机可以7天24小时连续运行，也可以使用4灯、3灯、双灯以及单灯模式。而且其功率为2500瓦，具有环保低功耗的特点。

功能介绍：

1、机身紧致的20,000流明的高亮度

Panasonic 特有的四灯源光学系统，配合新研发的高功率UHM灯泡，使投影机机身紧致的同时并可实现 20,000流明的亮度。

2、动态光圈实现10,000:1*1的高对比度

Panasonic 动态光圈采用场信号链接光圈机制以实现卓越的10,000:1*1的高对比度，且不降低其亮度。这有助于影像的真实还原，多级灰阶表现力令影像层次更丰富，细节再现更为栩栩如生。

3、DICOM模拟模式*3

此成像模式与医学成像标准DICOM Part 14 相似。它可再现高度清晰的X-线图像。

4、图像细节清晰处理器：更好的立体感和图像解晰度

分析视频中每场信号的频率，提取分布在图像中超高、高、中、低频部分的数据。Panasonic 特有的图像校正电路分别优化加强了影像中各个不同频率的区域。呈现出更自然、更栩栩如生且高度清晰的图像。

5、强光色彩补正功能2加强了色彩感知度

Panasonic 特有的技术诠释了图像质量，提高了在明亮房间中投影图像的色彩感应度。亮度高达20,000流明，即使在明亮的环境下投影图像仍清晰可见，能保持舒适的观看效果，并容易让观众沉浸在画面中。

6、低功耗设计

PT-SDZ21KC系列投影机灯泡更换周期长达2,000小时*2，有效降低了维护成本。低功耗设计理念有效降低整机能耗至2,300W。

7、高稳定性的四灯光学系统设计

即使一只灯泡在使用中发生故障，剩余的灯泡依然能够正常工作，保持投影机的正常使用。灯泡交替运行模式保持投影机24小时/7 天连续运行。也可以选择4灯、3灯、双灯、单灯等多种运行模式。

8、便捷的换灯操作

为了便于维护，从投影机的后面也可以更换灯泡。即使投影机已经安装到天花板上或处于双机叠加安装时，更换灯泡也十分容易。

9、液体冷却系统保持高可靠性

新型液体冷却系统能够直接对DLP™芯片进行冷却，提高冷却效率，这种高效冷却系统使投影机在45ºC*4的环境下可以正常工作。高可靠性实现(49dB)低噪音。无需添加液体的密封式散热系统使投影机机身更紧致。

10、ECO过滤器更换周期长达12,000小时*5，减少日常维护

ECO过滤器具有静电微尘吸附功能，使用离子效应捕捉微小灰尘。可靠的防尘结构即使在恶劣的使用条件下使用周期可达12,000小时*5，有效地减少了除尘维护带来的麻烦，ECO过滤器具有可水洗以及重复使用等特点*6。

11、360°灵活安装

电动镜头可实现横向/纵向大范围的位移调节，可使用遥控器进行调节，让安装调试更便捷更灵活。投影机单元也可灵活旋转360°*7,这些都使投影机可灵活安装应用于各种不同需求的场所，镜头居中设计也可实现简单安装。

12、多台投影机亮度控制技术

每台投影机运行一段时间后都会发生不同的亮度变化，多台投影机亮度控制功能可校正多通道拼接系统的亮度一致性。通过路由器可最多连接8台投影机。另外，通过使用“多台投影机监控软件版本2.7”可使最大控制数量达到2,048台。

13、内置多画面拼接系统

边缘融合：相邻的画面边缘能够被连接起来，同时重叠部分的亮度也能够被控制。

色彩匹配：当多台投影机同时投影时，色彩匹配功能能够修正各台投影机投射出来的色彩的不同。辅助调整软件能够保持对色彩准确和简便的控制。

多画面处理器： PT-SDZ21KC系列能够不借助处理器任何外部设备，投影超大的多屏拼接图像。最多能够同时进行100台(10×10)无缝拼接。

14、几何校正功能

此功能可以对投射在球状、圆柱状或其它特殊曲面形状屏幕的图像进行线性几何校正。只需使用遥控器就可以轻松的进行调试，无需其它任何设备。

15、可选的升级组件(ET-UK20C)提供独特的几何图形软件

全新的几何校正专业软件支持多个投影机 (最多32台)时的颜色匹配和边缘融合。还支持线性或位图数据的抠像创意。灵活的、多样化的几何调整功能满足多种异形屏幕的成像。

16、多种端口

PT-SDZ21KC系列包含DVI-D,HDMI和两个RGB输入端口。PT-SDZ21KC和 PT-SDS20KC带有为3D准备的HD/SD-SDI 输入端口和连接到3D影像发射器的信号同步终端端口。

17、多台投影机监控软件2.7

Panasonic多台投影机监控软件2.7版免费软件支持用户通过局域网同时操控多台投影机。当出现故障时，报警信息会自动发送至操控主机上。

18、其他功能

支持Art-Net舞台灯光协议*8；；

机械快门/带有淡入淡出效果；

画中画功能*9；

30m范围内远程无线遥控，LED照明；

ID分配支持64单元；

控制面板设置功能；

内置多种测试模式；

屏幕菜单有10种语言选择（英语、德语、法语、西班牙语、意大利语、葡萄牙语、俄语、日语、中文和韩语）；

符合RoHS标准；

防盗锁。

19、致力于节能环保

机壳无卤阻燃剂；

采用无铅焊锡将配件焊接在印刷电路板上；

实现待机模式下0.3W的低功耗*10；

当无信号输入时，省电功能能自动激活待机模式。

型号				PT- SDZ21KC
电源规格				200-240 V 交流电,50/60 Hz(最大电流要求: 12 A @200 V)
功耗				2,300瓦(节能待机模式*1下为0.3瓦，普通待机模式下为9瓦)
热量消耗单元				最大7,848 BTU/小时 (无光线输出: 7,585 BTU/小时)
DLPTM芯片		控制面板尺寸		24.4 mm (0.96英寸) 对角线 (16:10 宽高比)
		显示方式		DLP™ 芯片 × 3, DLP™投影系统
		显示器像素		2,304,000 (1,920 × 1,200) × 3,共计 6,912,000 像素
镜头				可选的电动变焦和固定焦距镜头
灯泡				465瓦UHM灯泡x4, 更换周期长达2,000小时*2
投影画面储存(对角线)				1.78-15.24米(70-600英寸) 1.78-7.62米(70-300英寸) 选用ET-D75LE50C, 16:10宽高比
*亮度3**				20,000流明(4灯泡)
*均匀性3**				90%
*对比度3**				10,000:1 (全开/全关, 动态光圈3模式)
分辨率				1,920 × 1,200 像素
扫描频率	SDI
	SD-SDI		兼容SMPTE ST 259, [YCBCR 4:2:2 10-bit] 480i, 576i
	HD-SDI		兼容SMPTE ST 292,[YCBCR4:2:2 10-bit]720/50p,720/60p,1035/60i, 1080/50i, 1080/60i, 1080/25p,1080/24p, 1080/24sF, 1080/30p
	Dual-link HD -SDI		兼容SMPTE ST 372,[RGB 4:4:4 12-bit/10-bit]1080/50i,1080/60i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p, [X´Y´Z´ 4:4:4 12-bit] 2,048 × 1,080/24p,2,048 × 1,080/24sF
	3G-SDI		兼容SMPTE ST 424, [YPBPR 4:2:2 10-bit] 1080/50p, 1080/60p, [RGB 4:4:4 12-bit/10-bit] 1080/50i, 1080/60i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p
	HDMI/ DVI-D		480p, 576p, 720/60p, 720/50p, 1080/60i, 1080/50i, 1080/24p, 1080/24sF, 1080/25p, 1080/30p, 1080/60p, 1080/50p VGA (640 × 480)–WUXGA*4 (1,920 × 1,200), 只与逐行信号兼容, 点时钟: 25–162 MHz
	YPBPR (YCBCR)		fH: 15–100 kHz, fV: 24–120 Hz, 点时钟: 20–162 MHz fH: 15.75 kHz, fV: 60 Hz [480i (525i)] fH: 37.50 kHz, fV: 50 Hz [720 (750)/50p] fH: 27.00 kHz, fV: 24 Hz [1080/24p] fH: 31.50 kHz, fV: 60 Hz [480p (525p)] fH: 33.75 kHz, fV: 60 Hz [1035/60i] fH: 27.00 kHz, fV: 48 Hz [1080/24sF] fH: 15.63 kHz, fV: 50 Hz [576i (625i)] fH: 33.75 kHz, fV: 60 Hz [1080 (1125)/60i] fH: 33.75 kHz, fV: 30 Hz [1080/30p] fH: 31.25 kHz, fV: 50 Hz [576p (625p)] fH: 28.13 kHz, fV: 50 Hz [1080 (1125)/50i] fH: 67.50 kHz, fV: 60 Hz [1080/60p] fH: 45.00 kHz, fV: 60 Hz [720 (750)/60p] fH: 28.13 kHz, fV: 25 Hz [1080/25p] fH: 56.25 kHz, fV: 50 Hz [1080/50p]
	视频/YC		fH: 15.75 kHz, fV: 60 Hz [NTSC/NTSC4.43/PAL-M/PAL60], fH: 15.63 kHz, fV: 50 Hz [PAL/PAL-N/SECAM]
*光轴移动5**	垂直		光轴位于屏幕中心时±55%(电动)(选用ET-D75LE6，则±44%)
	水平		光轴位于屏幕中心时±20%(电动)(选用ET-D75LE6，则±15%)
梯形校正范围			垂直: ±40°*6, 水平: ±15°
梯形校正范围与可选升级软件				垂直: ±45°68 , 水平: ±40°78
安装方式			吊投 / 平放, 正投 / 背投
终端接口	SDI 1 输入		BNC × 1 (3G/HD/SD-SDI)
	SDI 2 输入		BNC × 1 (HD/SD-SDI)
	3DSYNC输入/输出		BNC × 1 (3D 定时信号)
	3DSYNC输出		BNC × 1 (3D 定时信号)
	DVI-D 输入		DVI-D 24-pin × 1(兼容DVI 1.0, 兼容HDCP, 只与单链路兼容)
	HDMI 输入		HDMI 19-pin × 1(饱和色，兼容HDCP)
	RGB 1 输入		BNC × 5(RGB/YPBPR/YCBCR/YC × 1)
	RGB 2 输入		D-sub HD 15-pin(阴) × 1(RGB/YPBPR/YCBCR × 1)
	视频输入		BNC × 1(复合视频)
	串行输入		D-sub 9-pin (阴) × 1用于外部控制(与RS-232C相容)
	串行输出		D-sub 9-pin (阳) × 1用于链路控制
	遥控1输入		M3 × 1用于有线远程控制
	遥控1输出		3 × 1用于链路控制(用于有线远程控制)
	遥控2输入		D-sub 9-pin(阴) × 1用于外部控制(并行)
	局域网		RJ-45x1(用于网络连接, 10Base-T/100Base-TX, 适用于PJ LinkTM)
机身材料			模压塑料
尺寸 (宽 x 高 x 长)			620 × 291*9 × 800 mm(不包含可选镜头)
*重量10**			约 43 kg(不包含可选镜头)
运输尺寸(宽x高x长)			946 × 402 × 846 mm
运输重量			51kg
运行环境			运行温度: 0°C-45°C*11 ，运行湿度: 10%-80%(无冷凝)
应用软件			Logo传送软件, 多台投影监控软件,可选几何图形软件(包含ET-UK20C)
提供附件			带安全锁的电源线,无线/有线遥控单元,遥控器电池(R6/AA 种类x2)

PT- SDZ21KC 外观简单大方，性能强劲，亮度高达3000流明，适合商务会议、教育培训使用。黑色机身，棱角分明，具有浓厚的商务气息。
