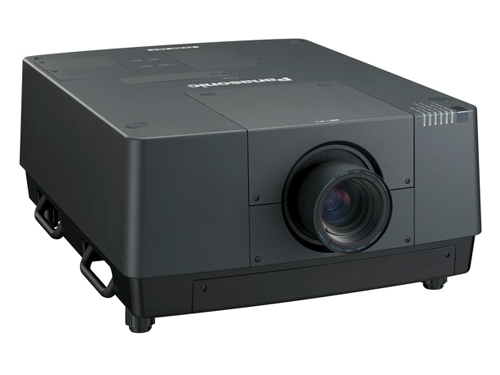

松下LCD工程投影机PT-SLX16K:
松下PT-SLX16K具备16,000流明高亮度和2,500:1的高对比度,实现高清晰高质量的图像效果,独特的光学引擎设计可以使颜色控制设备实现出色的色彩还原效果,全10- 位图像处理系统可以实现平滑的色彩表现力。
1、16,000 流明高亮度和 2,500:1 高对比度
四灯光学系统使用380 瓦高输出功率的灯泡,可以实现16,000 流明的高亮 度,而高达 2,500:1 的高对比度可以实现明亮、清晰、锐利的大画面影像。
2、使用纯彩控制技术可实现出色的颜色效果
LCD 投影机很难在获得较高亮度的同时还得到出色的色彩还原效果。因 此,除了控制三个原色 – 红色、蓝色和绿色的光强度的常规 LCD 面板之外, PT-SLX16K 还有一种"纯彩控制"功能,它可以独立地控制黄色的光强度。 这样就可以在不降低亮度的情况下,追求更佳的色彩还原效果。
3、全 10- 位图像处理系统
全10- 位图像处理系统可以实现平滑的色彩表现力。例如: 人物皮肤的感 觉会更加接近自然、逼真、更有精确的层次渐变效果。
4、四灯光学系统,可以进行稳定的,有扩展性的操作
即使一个灯泡在使用过程中发生故障,剩余的灯泡依然能够正常工作,保 持投影机的正常使用。灯泡交替运行也会允许长时间的连续操作。
5、独特的光学引擎设计可以保持持久的高品质影像
以往LCD 投影机光学模块内部的偏光片在使用较长时间以后会出现质量下 降,会对图像质量产生不利影响。无机材质的 LCD 面板和偏光片*2 可以增 强光学模块的耐用性,其更换周期可有效延长至 10,000 小时。
6、长效的空气过滤器可以防止灰尘对机器造成的不利影响
褶状空气过滤器的更换周期可达到5,000 小时*3。大大地减少了维护更换 带来的麻烦。这种过滤器也可以从前面更换,即使投影机悬挂在天花板上时, 也无需将投影机从支架上取下。
7、烟雾过滤器(选配件)可以阻止投影机不受烟雾微粒的影响
PT-SLX16K 投影机可以安装(选配件) ET-SFE16C 烟雾过滤器,以防止灰尘和烟雾微粒进入投影机 内部,从而保持投影机在大型演出场所提供稳定 的高质量的影像。
8、横向/纵向电动位移调节功能以及丰富的选配镜头
缩放和聚焦都可以通过遥控器进行调节。强大的横向/ 纵向电动位移功能 可以让安装调试更便捷更灵活,使投影机可灵活安装应用于多种需求的场 所。从长短焦距的缩放镜头到用于背投的固定焦距镜头,丰富的选配镜头 可供选择。
9、灵活的安装
PT-SLX16K 投影机可以纵向旋转360°,以实现灵 活的安装。这样可以直接在上方或下方实现投影, 从而实现在艺术馆、剧院和陈列室中那种令人激 动的投影效果。
10、几何校正功能消除不规则四边形投影图像的角带失真
指定四个点作为被投影的图像的角落位置,此功能可以自动地进行横向和 纵向的几何校正。
11、支持多画面拼接显示
多屏幕支持系统可以以较优化的方式调整多个屏幕:边缘融合,色彩匹配。边缘融合:相邻的画面边缘区域能够被重叠显示,同时重叠融合部分的亮度也能够被线性控制;色彩匹配:此功能可以纠正一台投影机的颜色色域范围内的轻微颜色变化。
12、多种端口、终端照明和控制面板
多种端口包括两组RGB输入端子*5,一组HDMI输入端子和一组DVI-D输入端子。把接口面板ET-MD16SD1C(选配件)安装在投影机上,可以支持HD/SD-SDI信号输入。终端的连接区域使用LED 照明,而控制面板按钮上的背光,可以在黑暗中保持安全而方便的操作。
13、用于关闭屏幕的机械快门
机械快门可以利用机械的方式屏蔽投影光线输出, 从而使屏幕全黑,并且 可以阻止光从镜头中泄漏。当关闭此快门时,投影机的图像将逐渐褪色; 而在打开快门时,图像将逐渐增强,这可以让演示更具有吸引力。
14、远程控制和多台投影机监控软件
设备管理员通过有线局域网实现网页浏览器访问控制,并监视投影机的 状态,当出现错误或需要更换灯泡时投影机会发送E-mail 来提示管理员。 此外,多台投影机监控软件也可以用于监视和控制连接到一台电脑 上的多 台Panasonic 投影机。有线 LAN 终端与 PJLinkTM (Class 1) 兼容,这是 一个很多制造商使用的开放协议,可以集成包含很多品牌的投影机的系统 控制。
15、结实的手提把手
铸铁底板安装在主机的底部。同时,结实的手提把 手安装在底板上,这样可以方便地携带投影机。
16、简单的灯泡更换
可以打开上面板,这使得灯泡的更换变得非常简 单方便。即使投影机在吊顶状态也能轻松更换。 从而大大地简化了维护过程。
17、其它功能
•直接断电保护"可以在使用后立即将电缆线拔出。
• 无线和有线远程控制最高允许配置64IDS。
• Logo 传送功能*4 可以上传任何自创的Logo。
型号 |
PT-SLX16K |
||||
电源规格 |
200-240V交流电(11A),50/60Hz |
||||
功耗 |
1,850瓦(待机模式下为18瓦) |
||||
液 晶 面 板 |
液晶面板 |
46mm(1.8英寸)对角线(4:3宽高比) |
|||
显示方式 |
透射式液晶面板(×3,R/G/B) |
||||
显示器像素 |
786,432(1,024×768)×3,共计2,359,296像素 |
||||
像素形状 |
条纹状 |
||||
镜头 |
可选的电动变焦/聚焦镜头 |
||||
灯泡 |
380瓦×4,灯泡的更换周期(灯功率:普通模式/ECO1,ECO2) 2,000小时/3,000小时*1 |
||||
屏幕尺寸(对角线) |
1.02–15.24m(40–600英寸) (选用ET-ELS03C,2.54–15.24m(100–600英寸)4:3宽高比 |
||||
亮度*2 |
16,000流明 (4灯,灯功率:自动模式/普通模式, 可选镜头:ET-ELS03C) |
||||
均匀性*2 |
90% |
||||
对比度*2 |
2,500:1(全开/全关,4灯,灯功率:自动模式) |
||||
分辨率 |
1,024×768像素(超出此分辨率的输入信号将转为1,024x768像素) |
||||
扫 描 频 率 |
HDMI/DVI-D |
水平:26–80kHz,垂直:23–85Hz,点时钟:162MHz或更低 |
|||
RGB (模拟) |
fH:15–120kHz,fV:48–120Hz,点时钟:230MHz或更低
(点时钟的信号速度超过165
MHz会缩减像素采样)
|
||||
YPBPR(YCBCR) |
fH:15.75kHz, fV:60Hz[480i(525i)] fH:31.50kHz, fV:60Hz[480p(525p)]
fH:15.63kHz, fV:50Hz[576i(625i)] fH:31.25kHz, fV:50Hz[576p(625p)]
fH:45.00kHz, fV:60Hz[720(750)/60p] fH:37.50kHz, fV:50Hz[720(750)/50p]
fH:33.75kHz, fV:60Hz[1035/60i] fH:33.75kHz, fV:60Hz[1080(1125)/60i]
fH:28.13kHz, fV:50Hz[1080(1125)/50i] fH:28.13kHz, fV:25 Hz[1080/25p]
fH:28.13kHz, fV:50Hz[1080/25psf] fH:27.00kHz, fV:24Hz[1080/24p]
fH:27.00kHz, fV:48Hz[1080/24psf] fH:33.75kHz, fV:30Hz[1080/30p]
fH:33.75kHz, fV:60Hz[1080/30psf] fH:67.50kHz, fV:60Hz[1080/60p]
fH:56.25 kHz, fV:50Hz[1080/50p]
|
||||
视频/S-视频 |
fH:15.75 kHz, fV:60 Hz [NTSC/NTSC4.43/PAL-M/PAL60], fH:15.63kHz, fV: 50Hz [PAL/PAL-N/SECAM] |
||||
光轴移动 |
选用 ET-ELW06C: 光轴位于屏幕中心时 (电动) 垂直±39%*3
选用ET-ELW02C/ELW04C/ELS03C/ELM01C/ELT02C/ELT03C
光轴位于屏幕中心时(电动)垂直±39%,水平±10%
选用ET-ELS02C:光轴位于屏幕中心时(电动)垂直±50%,水平±10%
|
||||
梯形校正范围 |
垂直: 最大值±40°,水平:最大值±40°
(使用 XGA 信号输出,仅针对纵向/横向纠正,可选镜头: ET-ELS03C)
|
||||
安装方式 |
吊装/平放 ,正投/背投 |
||||
终 端 接 口 |
输入 1 |
DVI-D 输入 |
DVI-D 24-pinx1(DVI1.0,兼容HDCP,只与单链路兼容),480p,576 p,720/ 60p,720/50p, 1080 /60i, 1080/50i,1035/60i,1080/24p,1080/24psf,1080/25p,1080/25psf,1 080/30p,1080/30psf,1080/60p,
1080/50p,VGA(640x480)–WUXGA(1,920x1,200),只与逐行信号兼容,点时钟:25–162MHz
|
||
HDMI 输入 |
HDMI 19-pinx1(兼容HDCP 兼容饱和色), 480p,576p,720/60p, 720/50 p ,1080 /60i, 1080/50i, 1035/60i,1080/24p, 1080/ 24psf,1080 /25p,1080/25 psf,1080/30p,1080/ 30psf,1080/60p,1080/50p,
VGA(640x480)–WUXGA(1,920x1,200)*4,只与逐行信号兼容,点时钟:25–162MH
|
||||
模拟输入 |
D-Sub HD 15-pin (阴)×1(RGB×1) |
||||
输入2 |
RGB 5BNC输入/视频输入 |
BNC×5(RGB/YPBPR/YCBCR×1),共享视频输入(BNC×1)(复合视频) |
|||
S-视频输入 |
Mini DIN 4-pin×1(S-视频) |
||||
输入3 |
可选的接口板插槽,使用ET-MD16SD1C:串行输入(BNC)X2(SD-SDI信号/单链路的HD-SDI信号),串行输出(BNC)x1(环出) |
||||
输入4 |
可选的接口板插槽,使用ET-MD16SD1C:串行输入(BNC)X2(SD-SDI信号/单链路的HD-SDI信号),串行输出(BNC)x1(环出) |
||||
串行输入 |
D-sub 9-pin(阳)×1 用于外部控制 |
||||
串行输出 |
D-sub 9-pin(阳)×1 用于链路控制 |
||||
遥控输入 |
M3 Jackx1(用于有线远程控制) |
||||
局域网 |
RJ-45×1(用于网络连接,10Base-T/100Base-TX,适用于PJLink™ (Class1)) |
||||
USB |
USB类型-B(USB连接器)x1*5 |
||||
机身材料 |
模压塑料 |
||||
尺寸(宽*高*长) |
650×349×815mm(不包括可选镜头) |
||||
重量 |
约46.5kg(不包括可选镜头) |
||||
噪音水平 |
51dB(灯功率:普通模式/Eco2模式),48dB(灯功率:Eco1模式) |
||||
运行环境 |
运行温度:5°–40°(海拔高度不超过1800米),5°–30°(海拔高度在1800米至2700米之间)
运行湿度:20%-80%(无冷凝)
|
||||
提供附件 |
电源线x1(对于PT-SLX16K,x2),电源线固定支架/电源线盖板x1组,有线/无线遥控器,电池 (AAA /R03 /LR03种类x2,VGA电缆x1,软件CD-ROM(Logo传送软件,多台投影监控软件,真彩管理专业版软件),
镜头附件x1组,镜头锁定杆固定支架x1组,遮光板x3组,镜头限位装置x1组,电缆接头x3
|
PT-SLX16K内置对画面拼接系统融合、网络管理功能局域网远程控制、几何校正、智能色彩亮度控制技术以及强光色彩补正等功能,能够使图像更加清晰,操作更加简便。
