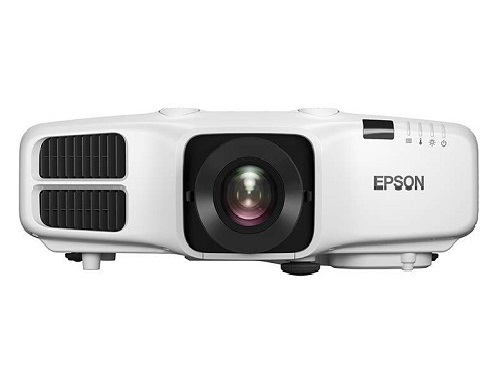

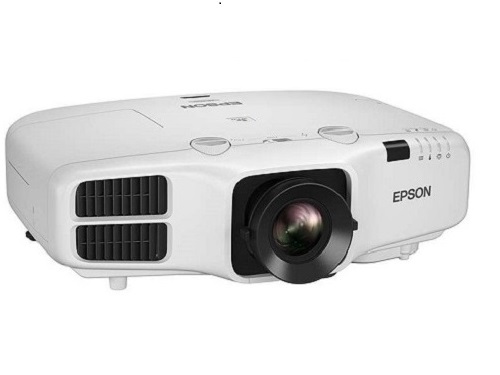

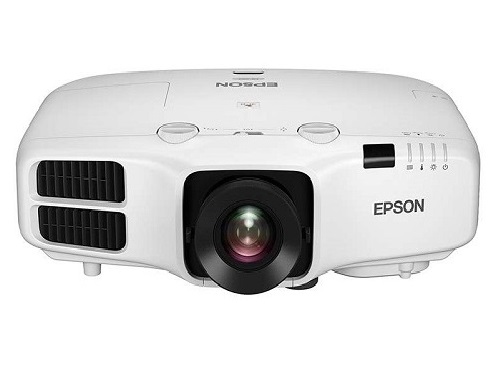

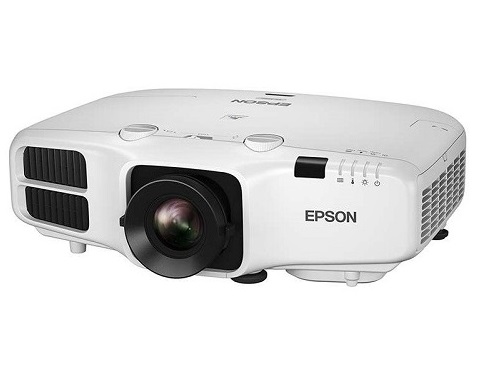

Epson 工程投影机 CB-G6170:
功能概述:
6500 流明*2*3 色彩亮度,可投射大画面;
分辨率XGA,呈现高清晰的图像;
内置几何校正功能和多屏幕拼接系统,可大屏幕拼接投影;
新型液晶板设计,被动3D 投影光利用率高;
高画质,采用爱普生原创水晶高清技术;
高可靠,采用爱普生原创无机液晶面板;
安装简便,选配多款镜头,可360 度灵活安装。
1、高品质的影像
高亮的大画面影像
最大亮度6500 流明,即使在演讲大厅、大型会议室和礼堂,爱普生工程投影机也能投射出高质量的图像。
三片液晶投影技术
3LCD 技术以平滑的色彩变换实现卓越的图像质量,实现色彩平滑变换,使投影图像更加清晰、炫目。
DICOM SIM 模式
DICOM SIM 模式可以清晰的还原具有更深阴影的医疗图像(如X- 射线数字图像和其他医疗图像),在医疗教学环境中使用。
* 该投影机非医疗设备,不能在日常诊断中使用。
自动光圈
超高精度自动光圈控制系统可以实现5000:1 的高对比度。该系统可以检测到每个场景的环境亮度,并自动调整光输出到最佳水平。因此,即使对于明暗快速切换的场景,投影机也能瞬时调整,以确保深黑和准确的色彩再现。
自动光圈通过自动移动上下快门,即时优化光输出,实现水晶般清晰的高亮和深黑的画质投影。
爱普生水晶高清技术
水晶高清技术是爱普生独有的显示技术,此前专用于高端家庭影院投影机,如今首次运用于高端工程投影机。水晶高清技术采用具有垂直取向(VA)技术的无机液晶面板,保证更高的对比度和高质量的平滑影像。
DCDi Cinema
该芯片通过精确的I/P 转换和图像细节缩放,投影出平滑、逼真的运动影像。
爱普生高清晰度镜头
全新设计开发的高清晰度镜头,提高投影图像画质和清晰度。
2、安装方便
快速调节镜头移动
垂直镜头移动(上下)最大57%,水平镜头移动(左右)最高30%,使投射画面的调整变得更加容易。对于投影机和屏幕位置,用户也有更加灵活的选择。
* 当到达最大水平镜头位移时,垂直镜头移位会减少
当到达最大垂直镜头位移时,水平镜头移位会减少
360 度灵活安装
投影机能够实现360 度旋转投影,可以通过对投影机不同俯仰角度的安装,以应对不同的投影角度需求,使投影应用于各种场所。
灯泡寿命长,更换简单
该投影机配有4000 小时(ECO 模式)的长寿命灯泡。更换灯泡简单快速,不需要任何工具,也不必从天花板上卸下投影机。
过滤网寿命长,更换便捷
长寿命的过滤网,更换周期达到10,000 小时*5。吸入冷空气的进风口配有大面积高密度的褶皱型过滤网,吸收空气中的灰尘,防止它进入投影机。当需要更换过滤网时,只需要移开侧盖,操作非常简单。
多种镜头可选,更换简单
卡口固件的采用使镜头安装非常简单。除标准镜头外,还配有另外5 种镜头可选,使投影机可以按需处理或远或近的投影距离。新型的短焦镜头投射比仅0.65,1.33 米就可投影100 英寸(4:3)的画面。
投影机配有镜头锁,在调整好镜头位移位置后,可以将镜头锁住,避免镜头调好后,再次出现镜头偏移的情况。
3、内置多画面拼接系统
内置融合
内置融合功能帮助你无缝投影宽幅的大画面影像。无需任何软件,即可实现宽幅的大画面投影。
点校正
当单台投影机投射图像扭曲或多台投影机投射图像边缘重合部分未对准时,使用点校正功能,即使是大幅屏幕,也可以快速、轻松地点对点的从上到下或从左到右校正投影图像,最大可以校正9 x 9 个点。
弧形校正
当投影图像在屏幕上出现弧形时,使用此功能可快速、方便的校正投影图像。
多屏幕色彩调整
校正每台投影机的投影亮度和色彩,使每台投影机的亮度和色彩保持一致。
图像缩放
无需安装任何软件,投影图像可在50%~1000% 之间自由缩放。使用一台普通电脑就可投影出大屏幕影像。
4、图像校正
色彩均匀度校正
可通过菜单,校正画面的均匀度,使画面更加完美。
亮度五级调整
Gamma 校正
Gamma 校正允许你调整投影图像中间层次的亮度。
RGB 校正功能
在暗场通过单独减少红绿蓝三色,校正亮度和色调;在亮场通过增加红绿蓝三色,校正亮度和色调。
RGBCMY 校正功能
通过增减RGBCMY 六色的色相、饱和度和亮度,校正图像的色彩。
5、更多的应用功能
被动3D 立体投影
采用新型液晶面板配合原装的偏振片和3D 眼镜,对投影光线的利用率高达60%, 比前代产品提高70%。就算是在光线明亮的环境中,不用特意关灯拉帘也能正常使用3D 投影。
双画面并列投影
可以让单台投影机同时投影两路不同的输入信号源,比如在进行高清视频会议时,可以同时投影远端参会者视频影像和电脑上播放的演示材料。
四画面分割投影
在局域网内可同时接入32 台电脑,允许有四台电脑的显示内容同时投影在画面上,可通过接入局域网的每台电脑控制图像的切换。
监视和控制
可通过爱普生自带的Esay MP Monitor 软件监视投影机状态和控制投影机运行;可很好的同Crestron\AMX\Extrion 等中控设备兼容。
网络投影
可通过有线网络或选配无线网卡, 使用自带的EasyMP network projection 软件进行有线或无线网络投影。
丰富的接口
HDBaseT 高清发射器(选配)
投影机内置HDBaseT 接口,可以选配HDBaseT 高清发射器,通过网线远程接收HDMI、RS232C 控制、网络控制\ 投影信号。实现100 米远距离传输信号,安装简便,信号传输稳定可靠。
6、外观设计适用于多种空间
精致设计的外观,整洁优雅的外壳,展现了这款旗舰产品的艺术气质和令人震撼的力量。
白色的外壳,优雅的轮廓:
抛光的设计能匹配任何环境,即使是礼堂和大型教室等场所。对于任何安装方案,柔和的白色外观,都不会显得突兀。可选的用户吊架突出了设计的平衡,使整个空间设计完好相配。
中置镜头:
镜头居中设计,避免了许多安装上的繁琐。
可以快速对准吊架,投影机中心,屏幕中心。
不必考虑投影中心的镜头偏移。
投影系统 |
RGB 光阀式液晶投影系统 |
|||||
主要部件 技术参数 |
LCD |
液晶板 |
0.79 英寸含微透镜 (D8, C2 Fine) |
|||
驱动模式 |
多晶硅 TFT 有源矩阵 |
|||||
像素数 |
786,432点(1024x768)x3 |
|||||
实际分辨率 |
XGA |
|||||
屏幕横纵比 |
4:3 |
|||||
刷新率 |
192-240Hz |
|||||
投影机 标准镜头 |
类型 |
光学变焦(手动)/ 对焦(手动) |
||||
F 值 |
1.65-2.55 |
|||||
焦距(f值) |
21.34mm -37.99mm |
|||||
变焦比 |
1 - 1.8 |
|||||
镜头更换 |
支持,6 种镜头可选 |
|||||
镜头固定锁 |
支持 |
|||||
灯泡*1 |
功耗 |
380 W UHE |
||||
寿命 |
2500 小时(耗电量: 标准模式 (5))4000 小时(耗电量: ECO 模式) |
|||||
亮度*2*3 |
标准模式 |
(5) |
6500 流明(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||
(4) |
6500 流明0.93(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||||
(3) |
6500 流明0.87(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||||
(2) |
6500 流明0.81(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||||
(1) |
6500 流明0.76(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||||
ECO 模式 |
6500 流明0.76(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||||
色彩亮度*2*3 |
6500 流明(色彩模式:动态,变焦:广角,镜头位置:垂直居中/水平居中) |
|||||
对比度*2*3 |
5000:1 |
|||||
亮度均匀性 |
90%(镜头位置: 垂直居中 / 水平居中) |
|||||
色彩再现 |
全彩(10.7 亿个颜色) |
|||||
色彩处理 |
全10 位 |
|||||
屏幕尺寸(投影距离)(标准镜头) |
50-300英寸[1.35-8.36m](变焦:广角),50-300英寸[2.47-15.01m](变焦:长焦) |
|||||
投射比 |
1.29-2.35 |
|||||
镜头位移范围 |
垂直: -57%到+57%(水平居中)(手动)水平: -30% 到+30%(垂直居中)( 手动) |
|||||
视频处理 |
3D Y/C 分离 |
是 |
||||
3D 降噪 |
是 |
|||||
蚊子降噪 |
是 |
|||||
DCDi 视频处理技术 |
是 |
|||||
隔行-逐行转换运动补偿 |
是 |
|||||
4-4 Pull Down 处理技术 |
是 |
|||||
内置扬声器 |
声音输出 |
10 W 非立体声 |
||||
色彩模式 |
电脑色彩模式 |
标准 |
上演/ 剧院/ 动态/sRGB/ 多画面投影/DICOM SIM |
|||
3D 图像 |
3D 演示/3D 剧院/3D 动态/3D 多画面投影 |
|||||
视频色彩模式 |
标准 |
演示/ 剧院/ 动态/sRGB / 多画面投影 |
||||
3D 图像 |
3D 演示/3D 剧院/3D 动态/3D 多画面投影 |
|||||
易用功能 |
Gamma 校正 |
9 点 gamma 曲线可调 |
||||
RGB 校正 |
红绿蓝三色可调 |
|||||
RGBCMY 校正 |
RGBCMY 六轴 色彩 / 饱和度 / 亮度可调 |
|||||
垂直梯形校正 |
-30 度 到 +30 度 ( 变焦: 长焦) ( 标准镜头) |
|||||
水平梯形校正 |
-30 度 到 +30 度 ( 变焦: 长焦) ( 标准镜头) |
|||||
四角调整 |
是 |
|||||
点校正 |
是 |
|||||
弧形校正 |
是 |
|||||
双画面投影 |
是 |
|||||
记忆 |
记忆1 - 10 个( 可更改存储的名字) |
|||||
像素偏移校正 |
是 |
|||||
色彩均匀度校正 |
是 |
|||||
用户标识 |
是 |
|||||
直接开机 |
是(开/ 关) |
|||||
睡眠模式 |
是 |
|||||
日程管理 |
是 |
|||||
亮度等级(耗电量:仅标准模式) |
5/4/3/2/1 |
|||||
边缘融合 |
是 |
|||||
多屏幕调节 |
是 |
|||||
信号源自动搜索 |
是 |
|||||
自动侦测 RGB 和分量视频 |
是 |
|||||
数字变焦 |
是 |
|||||
冻结 |
是 |
|||||
有效扫描频段( 模拟) |
点时钟 |
13.5 MHz 到 162 MHz 达到 UXGA 60 Hz |
||||
水平 |
15 kHz 到 92 kHz |
|||||
垂直 |
50 Hz 到 85 Hz |
|||||
有效扫描频段(HDMI) |
点时钟 |
13.5 MHz 到 162 MHz 达到 UXGA 60 Hz |
||||
水平 |
15 kHz 到 75 kHz |
|||||
垂直 |
24Hz 30Hz 50 Hz 60Hz |
|||||
模拟RGB 输入/ 输出 |
显示性能 |
原始 |
1024 x 768 点 |
|||
输入信号 |
信号类型 |
分离信号 |
||||
视频信号 |
模拟(0.7 Vp-p, 75 ohm / Mac 0.714 Vp-p, 75 ohm) |
|||||
同步信号 |
分离(阳极&阴极,bi-polarity2-5Vp-p)复合(阳极&阴极, bi-polarity 2-5 Vp-p);绿色同步(阴极,0.3 Vp-p) |
|||||
声音信号 |
500 mVrms / 47 k-ohm |
|||||
输入端口 |
视频 |
D-Sub 15-pin×1(蓝色),5BNC×1 |
||||
声音 |
立体迷你声接口x3,音频1:电脑,音频2: BNC,音频 3:HDMI 或 DisplayPort |
|||||
输出信号 |
视频信号 |
模拟(0.7 Vp-p, 75 ohm / Mac 0.714 Vp-p, 75 ohm) |
||||
同步信号 |
分离(阳极&阴极,TTL)/复合(阳极&阴极,TTL)/绿色同步 (阴极0.2-0.4 Vp-p) |
|||||
输出端口 |
视频 |
D-Sub 15-pin×1(黑色) |
||||
声音 |
立体迷你声接口 x 1 |
|||||
视频 输入/输出 |
显示性能 |
原始 |
复合输入: NTSC:480 线 , PAL: 576 线 (依据多脉冲图样的探测) |
|||
输入信号 |
视频标准 |
NTSC / NTSC4.43 / PAL / M-PAL / N-PAL / PAL60 / SECAM |
||||
视频信号 |
复合视频 (1.0 Vp-p / Sync.negative, 75 ohm) /S-Video (Luminous 0.714 Vp-p,Chrominous 0.286 Vp-p, 75 ohm) / 分量视频 (Analog Y level 0.7 V, 75 ohm /Cr Cb level/+/-0.35 V, 75 ohm / sync. negative 0.3 V or 3-state +/ -0.3 V on Y) /视频RGB (0.7 Vp-p, 75 ohm / Mac 0.714 Vp-p, 75 ohm) |
|||||
声音信号 |
500 mVrms / 47 k-ohm |
|||||
输入端口 |
视频 |
复合视频:RCA(黄)x1,S-Video:Mini DIN,分量视频: 5-BNC,D-sub 15pin x 1(蓝色)(模拟RGB 接口).视频RGB:5-BNC,D-sub 15pin x 1(蓝色)(模拟RGB 接口) |
||||
声音 |
RCA ( 白/ 红) x 1 对( 复合视频和S-Video) |
|||||
HDMI |
显示性能 |
原始 |
1024 x 768 点(XGA) |
|||
支持 |
视频标准达到1080p,PC 标准达到UXGA-60,宽屏PC标准达到WXGA 60RB |
|||||
视频标准 |
480i/576i/480p/576p/720p/ 1080i/1080p |
|||||
视频信号 |
TMDS |
|||||
声音信号 |
线性PCM |
|||||
HDCP |
是 |
|||||
输入端口 |
HDMI x 1 |
|||||
HD-BaseT (Rx) |
输入信号 |
认证 |
CTS1.2 |
|||
HDMI(视频, 声音) |
是(不支持CEC) |
|||||
RS232C |
是 |
|||||
红外 |
是(仅EPSON 遥控器支持:Tx->Rx Direction) |
|||||
有线网络 |
是(仅支持100BaseT) |
|||||
输入端口 |
RJ45 x 1 |
|||||
控制 输入/输出 |
串口输入/输出 |
输入/ 输出端口 |
D-sub 9pin x 1 |
|||
输入/ 输出信号 |
RS-232C |
|||||
遥控输入 |
输入端口 |
立体声迷你接口 x 1 |
||||
输入信号 |
EPSON 格式 |
|||||
网络 输入/输出 |
有线网络 |
RJ45 x 1 100Mbps |
||||
无线网络输入/输出 |
输入/ 输出接口 |
Type A x1 ( 无线网络投影单元) |
||||
无线网络单元 |
选配 |
|||||
服务 |
USB I/O |
I/O 终端 |
USB mini B x 1 (仅用于升级) |
|||
I/O 速度 |
USB Ver. 2.0 |
|||||
操作温度 |
0°C到45°C(32°F到113°F)(0%-80%湿度,未结露)/ECO&温度自动调节模式可达50°C(122°F) |
|||||
操作高度*4 |
0-2000 米(0 英尺-6562 英尺)1500 米(4921 英尺)以上区域:应用高海拔模式 |
|||||
贮藏温度 |
-10 ° C 到 60 ° C(14° F 到 140 ° F) ( 10% - 90%湿度, 未结露 ) |
|||||
投影角度 |
水平方向:360 度 |
|||||
直接开机 |
是 |
|||||
直接关机 |
是 |
|||||
启动时间 |
约15 秒 预热时间: 30 秒 |
|||||
冷却时间 |
0 秒 |
|||||
空气过滤网寿命*5 |
维护时间 |
10000 小时 |
||||
空气过滤网更换提醒 |
有 |
|||||
电源电压 |
100-240 V AC ±10%, 50/60 Hz |
|||||
电源功耗 |
运行 |
504W(耗电量:标准模式/405 W(耗电量:ECO模式) |
||||
待机(网络:关) |
0.41 W |
|||||
额定电压和电流 |
100-240 V AC 50/60 Hz 5.3-2.3A |
|||||
重量( 包含镜头) |
约 21.8 lbs. / 9.9 kg(包含标准镜头,不含线缆盖) |
|||||
风扇噪音 |
31 dB( 耗电量: ECO 模式) |
|||||
尺寸( 长 x 宽 x 高) |
不含支撑脚 |
505 x 382 x 144 mm (不含支撑脚和镜头) |
||||
最大尺寸 |
505 x 409.5 x 171 mm |
CB-G6170采用超高精度自动光圈控制系统,可以实现5000:1 的高对比度,还能够检测到每个场景的环境亮度,并自动调整光输出到最佳水平。因此,即使对于明暗快速切换的场景,投影机也能瞬时调整,以确保深黑和准确的色彩再现。
