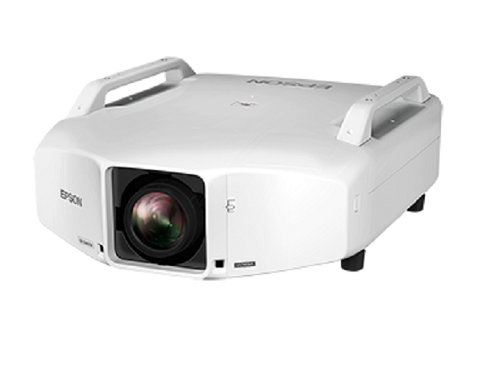

Epson 工程投影机 CB-Z9870 & CB-Z9870NL：

功能概述：

l 8700 流明 *2*3 色彩亮度，可投射大画面；

l 采用爱普生原创水晶高清技术、电影滤镜技术、超级解像度技术；

l 采用爱普生无机液晶面板，双灯配置；

l 选配多款镜头，360 度灵活安装；

l 内置几何校正和多画面拼接系统，可大屏幕拼接投影。

1、高品质的影像

高亮的大画面影像

爱普生 3LCD 双灯投影机实现 8700 流明 *2*3 高亮度。在演讲大厅、大型会议室和礼堂等场所，能够投影出巨幅的画面。在环境光线较亮的场所，也能投射出高质量的画面。

三片液晶投影技术

3LCD 技术以平滑的色彩变换实现卓越的图像质量，实现色彩平滑变换，使投影图像更加清晰、炫目。

爱普生电影滤镜技术

灯泡发出的光通过爱普生最新一代电影滤镜后即能获得精准的色彩还原，得到更加宽广的色域，同时也能得到高的输出亮度。使投影出的图像和视频的色彩同 sRGB 色域空间一致。

* 色域空间还原对比：

CB-Z9870 剧院模式 VS. sRGB(IEC 国际色彩标准 )。

2-2/4-4 pull down

投影机能够自动侦测 1080p/24 帧的信号，将图像还原为电影画面。

DICOM SIM 模式

DICOM SIM 模式可以清晰的还原具有更深阴影的医疗图像（如X- 射线数字图像和其他医疗图像），在医疗教学环境中使用。

* 该投影机非医疗设备，不能在日常诊断中使用。

自动光圈

超高精度自动光圈控制系统可以实现5000:1 的高对比度。该系统可以检测到每个场景的环境亮度，并自动调整光输出到最佳水平。因此，即使对于明暗快速切换的场景，投影机也能瞬时调整，以确保深黑和准确的色彩再现。

自动光圈通过自动移动上下快门，即时优化光输出，实现水晶般清晰的高亮和深黑的画质投影。

爱普生水晶高清技术

水晶高清技术是爱普生独有的显示技术，此前专用于高端家庭影院投影机，如今首次运用于高端工程投影机。水晶高清技术采用具有垂直取向（VA）技术的无机液晶面板，保证更高的对比度和高质量的平滑影像。

爱普生超级解像度技术

爱普生超级解像度技术，通过混合色彩分离的方法将图像的模糊区域去除，有效地提高画面的清晰度。即使低分辨率的影像，投影到巨幅屏幕上时，也能实现清晰、锐利的画质。快速的运算能力保障超级解像度技术能够逐帧处理图像数据。

2、安装方便

广泛的输入选择

支持 HDBaseT，实现长距离传输。HDMI和DVI 双数字接口，连接不同的高清输入信号源。

多款镜头可选，更换简单

多款镜头可选镜头（延用前一代 EB-Z9000 系列双灯投影机的所有选配镜头）满足各种不同的安装环境。0.66投射比的短焦镜头ELPLU02，缩短投影距离，安装更多选择。

中置镜头

镜头居中设计，避免了许多安装上的繁琐。可以快速对准吊架、投影机中心、屏幕中心，不必考虑投影中心的镜头偏移。

网页远程控制

投影机连接局域网络后，可以使用电脑、平板电脑和手机通过网页校正投影机的安装设置和调整投影机的菜单。

HDBaseT

投影机内置 HDBaseT 接口，可以选配 HDBaseT 高清发射器，通过超 5 类以上网线远程接收 HDMI、RS232C 和网络控制信号。实现 100 米远距离传输全高清的视频信号和控制信号，安装简便，信号传输稳定可靠。

* HDBaseT 和 HDBaseT 联盟的 LOGO 是属于 HDBaseT 联盟的商标。

镜头位移

各款镜头可电动聚焦、变焦和位移，镜头位移范围宽广，可适应复杂的安装环境。可使用遥控器或者网络控制镜头位移，因此即使投影机安装在很复杂的安装环境，也能轻松的控制。

双画面投影

双画面投影功能可以让单台投影机同时投影两个不同的输入信号源。比如在一个视频会议中，可以同时投影演示材料和远程参会者。

3、内置多画面拼接系统

点校正、边缘融合、多屏幕色彩校正和黑场校正

许多有用的功能集成在多画面投影菜单中，用户可以非常容易的校正多画面拼接投影。“

点校正”功能很精确地校正图像位置；“边缘融合”功能校正融合带的亮度；“多屏幕调节”功能、“亮度等级”功能、“多屏幕投影”色彩模式校正多台投影机的亮度和色彩，使多台投影机色彩一致，以实现投影出色彩一致的图像。“黑场校正”功能使图像的黑色更加自然。

点校正

当单台投影机投射图像扭曲或多台投影机投射图像边缘重合部分未对准时，使用点校正功能，即使是大幅屏幕，也可以快速、轻松地点对点的从上到下或从左到右校正投影图像，最大可以校正 9 x 9 个点。

色彩校正功能

色彩校正功能可以通过增减 RGBCMY 六色的色相、饱和度和亮度，校正图像的色彩。满足您对色彩的要求。

4、高可靠性

双灯轮换

由于采用爱普生双灯源光学系统，即使因为某种原因，一个灯泡熄灭，另一个灯泡也能确保投影机可以继续工作，防止演示图像中断。

此外，可以选择“双灯轮换系统”或“单灯轮换系统” 交替灯泡轮流使用，使得投影机可以 24 小时 /7 天连续使用。使用“单灯轮换系统”时，能够自定义两灯交替投影的轮换时间，大大延长灯泡的使用时间。

灯泡寿命长，更换简单

配有 3000 小时*1（标准模式）的长寿命灯泡，更换灯泡简单快速，不需要任何工具，也不必从天花板上卸下投影机。

过滤网寿命长，更换便捷

长寿命的过滤网，更换周期达到 10，000 小时 *5。吸入冷空气的进风口配有大面积高密度的褶皱型过滤网，吸收空气中的灰尘，防止它进入投影机。当需要更换过滤网时，只需要移开侧盖，操作非常简单。

状态监视屏

爱普生最新配置的LCD 状态监视屏可以查看投影机的状态信息（信号源、分辨率、网络信息等）。不用通过投影机菜单及屏幕，也可实时查看投影机的状态信息。

防尘的光路系统

新的光路系统具有更高的防尘性能，可以很好地阻止灰尘进入光路系统，保障投影画面的质量。

5、更多的应用功能

曲面校正

投影机内置曲面校正功能，可通过菜单进行各种曲面图形的校正，曲面校正完成后，可以继续进行内置融合功能的使用。

竖直投影

投影机支持竖直投影功能，可以在多种应用中使用。

* 投影机竖直投影时，需要使用单独销售的吊架，不能直接直立在物体上；

* 投影机竖直投影时，进风口面需要向下；

* 竖直投影灯泡的寿命是 1000 小时。

被动 3D 立体投影

采用新型液晶面板配合原装的偏振片和 3D 眼镜，对投影光线的利用率高达 60%，比前代产品提高 70%。就算是在光线明亮的环境中，不用特意关灯拉帘也能正常使用 3D 投影。

折角投影

通过内置系统的调节，可以在折角的墙面上，投影出图形规整、清晰的图像（无论内折或外折的墙面上均可调节投影）。

360 度灵活安装

投影机能够实现 360 度旋转投影，可以通过不同的角度安装投影机，以应对不同的投影角度，使投影应用于各种场所。

选配吊架

全新的选配吊架，以便于竖直投影和双机叠加投影。通过旋转吊架上的校正螺丝，可对投影图像的位置做精确调整。

投影系统

RGB 光阀式液晶投影系统

投影方式

前投 / 背投 / 吊装

主要部件

技术参数

液晶板

尺寸

1.06 英寸含微透镜 (D8, C2 Fine)

驱动模式

多晶硅 TFT 有源矩阵

像素数

786,432 点(1024 x 768) x 3

实际分辨率

XGA

屏幕横纵比

4：3

刷新率

200-240Hz

投影机

镜头

类型

电动变焦 / 电动聚焦 / 电动位移

参数

F=1.50-2.15 / f= 36.00mm-57.35mm

变焦比

1 – 1.61

镜头更换

支持，7 种镜头可选

灯泡^*1

类型

380W UHEx2 标准灯泡，304W UHEx2 竖直投影灯泡

寿命

3000 小时(标准模式,标准灯泡,双灯),4000 小时 (ECO 模式,标准灯泡,双灯),1000 小时(竖直投影灯泡,双灯)

投射比（标准镜头）

1.63-2.65

镜头位移范围

垂直:-56% to+56%(水平居中)(电动),水平:-19% to+19%(垂直居中)(电动 )

屏幕尺寸（标准镜头）

60" to 500"[1.94m to16.76m](变焦:广角)/60"to 500"[3.19 m to 27.16m](变焦:长焦)100"屏幕 3.29m-5.37m

标准灯泡

亮度*2*3

(双灯模式)

标准

8700lm

ECO

7300lm

亮度*2*3

(单灯模式)

标准

4350lm

ECO

3650lm

色彩亮度^*2*3

双灯

8700lm

单灯

4350lm

亮度^*2*3

双灯模式

8500lm

单灯模式

4250lm

色彩亮度^*2*3

双灯模式

8500lm

单灯模式

4250lm

屏幕尺寸(投影距离)(标准镜头)

30 -300 英寸 [ 0.74 米-7.84 米] ( 变焦: 广角)，30 -300 英寸 [ 1.55 米-15.90 米] ( 变焦: 长焦) ，100" 屏幕 2.58 米 - 5.27 米

视频处理

3D Y/C 分离

是

3D 降噪

是

蚊子降噪

是

超级解像度

是

Pull down8:8处理(插帧技术:关,1080p/2 4Hz)

8:8 pull down

DCDi 视频处理技术

是

动态适应性去交错 (MADi) 处理技术

是

运动补偿的隔行逐行转换

是

色彩模式

标准

动态/上演/剧院/照片/sRGB/DICOM SIM/多画面投影

3D模式

3D 动态/3D 上演/3D 剧院/3D 多画面

易用功能

Gamma 校正

9 点 gamma 曲线可调

RGB 校正

红绿蓝三色可调

边缘融合功能

是

灯泡选择

双灯 / 单灯 / 灯泡 1 / 灯泡 2

六轴色彩校正

RGBCMY 的色调 \ 饱和度 \ 亮度调节

黑场校正

是

双画面投影

是

液晶面板校准

是

信息存储功能(记忆1~10)

是

色彩均匀度校正

是（动态和运动模式不能使用）

显示背景

是

直接开机

是（开/ 关）

日程管理

是

高海拔模式

是

信号源自动搜索

是

液晶状态监控屏(带背景灯)

是

休眠模式

是

冻结

是

有效扫描频段( 模拟)

点时钟

13.5 MHz 到 162 MHz 达到 UXGA 60 Hz

水平

15 kHz 到 92 kHz

垂直

50 Hz 到 85 Hz

有效扫描频段(HDMI)

点时钟

13.5 MHz 到 162 MHz 达到 UXGA 60 Hz

水平

15 kHz 到 75 kHz

垂直

24Hz 30Hz 50 Hz 60Hz

模拟RGB 输入

/ 输出

显示性能

原始

1240x 768 点

输入信号

信号类型

分离信号

视频信号

模拟(0.7 Vp-p, 75 ohm / Mac 0.714 Vp-p, 75 ohm)

同步信号

分离 (positive & negative, bi-polarity 2-5 Vp-p)) /

复合 (positive & negative, bi-polarity 2-5 Vp-p))

绿色同步 (negative 0.2-0.4 Vp-p)

输入端口

视频

D-Sub 15-pin×1（蓝色）,5BNC×1

输出信号

视频信号

模拟信号 (0.7 Vp-p, 75 ohm / Mac 0.714 Vp-p, 75 ohm)

同步信号

分离 (positive & negative,TTL) / 复合 (positive & negative,TTL) /绿色同步 (negative 0.2-0.4 Vp-p)

视频输入/ 输出

显示性能

原始

复合输入: NTSC:480 线 , PAL: 576 线（依据多脉冲图样的探测）

输入信号

视频标准

NTSC / NTSC4.43 / PAL / M-PAL / N-PAL / PAL60 / SECAM

视频信号

复合视频 (1.0Vp-p/Sync.negative,75ohm)/S-Video 视频 (Luminous0.714Vp-p,Chrominous0.286 Vp-p,75ohm)/分量视频 (Analog Y level0.7 V,75ohm/Cr Cb level+/-0.35 V,75 ohm/sync. negative 0.3V or 3-state+/-0.3V onY) /RGB 视频(0.7 Vp-p,75 ohm/Mac 0.714Vp-p, 75ohm)

输入端口

视频

复合视频:RCA(黄)x1,S-Video:Mini DIN,分量视频: 5-BNC,D-sub 15pin x 1(蓝色)(模拟RGB 接口).视频RGB:5-BNC,D-sub 15pin x 1(蓝色)(模拟RGB 接口)

HDMI

显示性能

固有

1024x768点（XGA）

支持

视频标准达到1080p,PC 标准达到UXGA-60,宽屏PC标准达到WXGA 60RB

视频标准

480i/576i/480p/576p/720p/ 1080i/1080p

视频信号

TMDS

HDCP

HDMI x 1

输入端口

DisplayPort x 1

控制输入/ 输出

串口输入/输出

输入/ 输出端口

D-sub 9pin x 1

输入/ 输出信号

RS-232C

遥控

输入

输入端口

立体声迷你接口 x 1

输入信号

EPSON 格式

网络输入/ 输出

有线网络

RJ45 x 1 100Mbps

无线网络输入/输出

输入/ 输出接口

Type A x1 ( 无线网卡)

无线网络单元

选配

服务

USB I/O

I/O 终端

USB mini B x 1 (仅用于升级)

I/O 速度

USB Ver. 2.0

操作温度

0 ° C 到 50 ° C （32° F 到 122 ° F） ( 20% - 80% 湿度 , 未凝结 )

ECO 模式 & 温度自动调节模式可达 55° C(131° F)

操作高度^*4

可达 2000 米 1500 米以上区域：应用高海拔模式

贮藏温度

-10 ° C 到 60 ° C(14° F 到 140 ° F) ( 10% - 90%湿度, 未结露 )

直接开机

是

直接关机

是

开机时间

约20秒，预热时间：30秒

冷却时间

即使开机或0秒

空气过滤网寿命^*5

维护时间

10000 小时

电源电压

100-240 V AC 50/60 Hz 8.5-3.8 A

重量( 包含镜头)

约 23 kg

风扇噪音

35 dB

尺寸(D x W x H)

不含支撑脚

741×534×197mm

最大尺寸

741×534×255mm
